    7．断路点的判定 当由纯电阻组成的串联电路中仅有一处发生断路故障时.用电压表就可以方便地判定断路点:凡两端电压为零的用电器或导线是无故障的,两端电压等于电源电压的用电器或导线发生了断路. 【查看更多】



    题目列表(包括答案和解析)

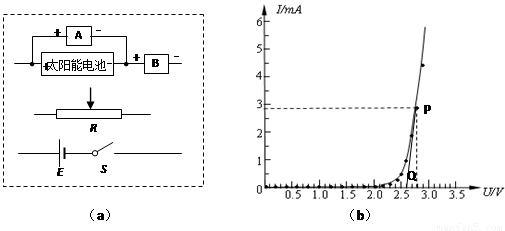

    太阳能是一种清洁、绿色能源．在上海举办的2010年世博会上，大量使用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能；在没有光照时，可以视为一个电学器件．某实验小组通过实验，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性．所用的器材包括：太阳能电池，电源E，电流传感器，电压传感器，滑动变阻器R，开关S及导线若干．
    （1）为了描绘出完整的I-U特性曲线，在图1中A处接
    电压
    电压
    传感器，B处接
    电流
    电流
    传感器，并将图（a）连成完整的实验电路图．

    （2）该实验小组根据实验得到的数据，描点绘出了如图（b）的I-U图象，图中PQ为过P点的切线．由图可知，当电压小于2.00V时，太阳能电池的电阻
    很大
    很大
    （选填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为
    964（965～1040）．
    964（965～1040）．
    Ω．

    查看答案和解析>>

    如图两个等量异号点电荷+Q和-Q被固定于水平面内两点M和N，MN间距为L，两电荷的竖直中垂线上有一固定光滑绝缘杆．此空间存在着水平的匀强磁场B．现将一个质量为m，电量为+q的带电小环套在杆上，从距中心O点的H处由静止释放，则当小环运动到O点时，小环的速度大小为
    		2gH
    		2gH
    m/s．

    查看答案和解析>>

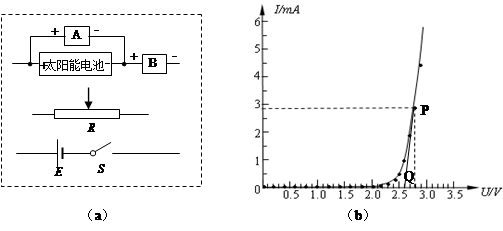

    （8分）太阳能是一种清洁、绿色能源。在上海举办的2010年世博会上，大量使用了太阳能电池。太阳能电池在有光照时，可以将光能转化为电能；在没有光照时，可以视为一个电学器件。某实验小组通过实验，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用的器材包括：太阳能电池，电源E，电流传感器，电压传感器，滑动变阻器R，开关S及导线若干。

    （1）为了描绘出完整的I-U特性曲线，在图a中A处接________传感器，B处接________传感器，并将图(a)连成完整的实验电路图。
    （2）该实验小组根据实验得到的数据，描点绘出了如图(b)的I-U图像，图中PQ为过P点的切线。由图可知，当电压小于2.00V时，太阳能电池的电阻________（选填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为______Ω。

    查看答案和解析>>

    （8分）太阳能是一种清洁、绿色能源。在上海举办的2010年世博会上，大量使用了太阳能电池。太阳能电池在有光照时，可以将光能转化为电能；在没有光照时，可以视为一个电学器件。某实验小组通过实验，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用的器材包括：太阳能电池，电源E，电流传感器，电压传感器，滑动变阻器R，开关S及导线若干。





    （1）为了描绘出完整的I-U特性曲线，在图a中A处接________传感器，B处接________传感器，并将图(a)连成完整的实验电路图。

    （2）该实验小组根据实验得到的数据，描点绘出了如图(b)的I-U图像，图中PQ为过P点的切线。由图可知，当电压小于2.00V时，太阳能电池的电阻________（选填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为______Ω。



    查看答案和解析>>

    如图两个等量异号点电荷+Q和-Q被固定于水平面内两点M和N，MN间距为L，两电荷的竖直中垂线上有一固定光滑绝缘杆．此空间存在着水平的匀强磁场B．现将一个质量为m，电量为+q的带电小环套在杆上，从距中心O点的H处由静止释放，则当小环运动到O点时，小环的速度大小为    m/s．

    查看答案和解析>>
