A．7N和0N            B．5N和2N            C．1N和6N            D．2N和5N

14．如图所示，用细线将A物体悬挂在顶板上。B物体放在水平地面上。A、B间有一根轻弹簧相连，此时弹簧的弹力为2N。已知A、B两物体的质量分别是0.3kg和0.4kg 重力加速度为10m/s²。则细线的拉力及B对地面的压力的值分别是        （   ）

25．（22分）一根轻且不可伸长细线穿过转轴水平固定的光滑定滑轮，线的两端各系一个质量均为M的同样物体，其中一个物体的侧面爬有质量为m的蟑螂。开始维持两物体不动，并且爬有蟑螂的物体比另一物体高H。放开两物体，当它们并排时，蟑螂垂直于所在物的侧面轻轻跳开，并抓住向上运动的第二个物体。求：

   （1）两物体第一次并排时两物体的速度大小；

   （2）经过多少时间两物体又并排；

   （3）带有蟑螂的第二个物体上升的最大高度。

   （1）电子打到荧光屏上时速度的大小；

   （2）磁场磁感应强度的最大值B₀。

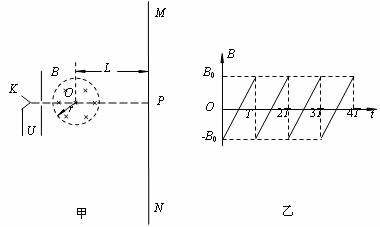

24．（18分）电视机显像管中需要用变化的磁场来控制电子束的偏转。图甲为显像管工作原理示意图，阴极K发射的电子束（初速不计）经电压为U的电场加速后，进入一圆形匀强磁场区，磁场方向垂直于圆面（以垂直圆面向里为正方向），磁场区的中心为O，半径为r，荧光屏MN到磁场区中心O的距离为L。当不加磁场时，电子束将通过O点垂直打到屏幕的中心P点。当磁场的磁感应强度随时间按图乙所示的规律变化时，在荧光屏上得到一条长为L的亮线。由于电子通过磁场区的时间很短，可以认为在每个电子通过磁场区的过程中磁感应强度不变。已知电子的电荷量为e，质量为m，不计电子之间的相互作用及所受的重力。求：

23．（14分）考驾照需要进行路考，路考其中有一项是定点停车。路旁可以竖一标志杆，在车以v₀的速度匀速行驶过程中，距标志杆的距离为s时，考官命令考员到标志杆停，考员立即刹车，车在恒定滑动摩擦力作用下做匀减速运动。已知车（包括车内的人）的质量为M，车与路面的动摩擦因数为μ，车视为质点，求车停下时距标志杆的距离（说明v₀与s、μ、g的关系）。

（3）利用你作出的图象，可求出该柠檬电池的电动势为     V，内阻为     Ω（2分）

   （4）完成实验后，该兴趣小组的同学初步得出了水果作为电池不实用的物理原因是：

                             。（3分）

（1）利用图像法处理数据可以减小实验误差．在讨论作图方案时，甲同学认为应作R-I图，而乙同学认为应该作图，你认为哪个同学的想法更科学？____（填“甲”或“乙”），其简单理由是：                                        。

   （2）按照（1）中你选择的方案，在给出的坐标纸上作出图象。（3分）

14.71

0.0680
