17．图4是电工使用的胶把钢丝钳．它的设计和使用中应用了不少我们学过的物理知识，请你指出这种工具在设计上、结构上或使用中应用物理知识的三处地方，并写出所依据的物理知识．

图4

16．通电螺线管周围的磁感线分布及方向如图3所示，请标出它的N、S极以及电源的正负极．

15．图2中的杠杆平衡，货物A重为200N，在图中画出货物A重力的图示及拉力，的力臂。

图2

14．关于生活用电，下列说法中正确的是　　 (　　 )

　 A．对人体来说，安全电压是36V和220V

　 B．家用电器并联接入电路中

　 C．插座应与其他用电器并联

　 D．控制电灯的开关应与电灯串联，并接在火线上

13．对下列现象解释正确的是　 (　　 )

　 A．运动员把弓拉弯，说明力亩台改变物体的形状

　 B．用硬纸片把盛满水的杯子的杯口盖上，再使杯口向下，硬纸片不会掉下，水电不会流出，主要是水粘住了纸片．

　 C．刚从游泳池中出来的人，风一吹，浑身发抖，是因为液体蒸发具有致冷的作用

　 D．影子是光在直线传播过程中，遇到不透明的物体把部分光挡住形成的

12．下列说法中正确的是　　 (　　 )

　 A．家庭电路中的总电流随用电器功率的增大而增大

　 B．只要导体在磁场中运动，导体中一定产生感应电流

　 C．通电螺线管磁性的强弱只与电流大小有关

　 D．电动机是利用电磁感应原理制成的　

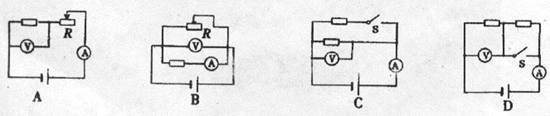

11．如图1，四个电路中，当滑动变阻器R的滑片移动或开关S闭合时，电流表示数变大，电压表示数不变的电路是(　　 )

图1

10．当光从一种介质射向另一种介质时，下列说法中正确的是　　 (　 )

　　 A．一定会发生折射现象　　　　 B．发生折射时，折射角一定小于入射角

　　 C．发射和折射不会同时发生　　 D．只要进入另一种介质，光速就会改变

9．一块黑板擦放在水平的讲台面上，以下关于这块黑板擦所涉及到的物理知识的叙述中，说法正确的是 (　 )

　　 A．它对讲台的压力和讲台对它的支持力是平衡力

　　 B．它所受到的合力为零．

　　 C．因为它是静止的，所以它没有惯性

　　 D．因为它受到摩擦力，所以它不能自动地沿桌面滑动

8．水的比热容是4．2×10³J／(kg·℃)，将质量为4kg的水从20℃加热到70℃需要吸收　　 J热量．如果将水倒掉一半，它的比热容将为　　　 J／(kg。℃)．
