5．下列各图中，有错误的是

　A　 　　　　　　　　B　

光从空气斜射入玻璃中的折射光路　　 　　　　　　　异名磁极间的磁感线

C 　　　　　　　　D

物体的重力与质量的关系图像　　 　　　　　　同种物质的质量与体积的关系图像

4．下列将电能转化为机械能的是(　　 )

A．发电机　　 B．电动机　　 C．日光灯　　 D．电热杯

3．下列现象中属于光的反射现象的是　　 (　　 )

A．影子　　　　　　　　　　　　　　　 B．平静湖面上山的倒影

C．斜插入水中的筷子看似弯折　　　　　 D．透过玻璃窗看到户外的景物

2．下列现象中属于液化的是　　 (　　 )

　　 A．衣箱里的樟脑球过一段时间会变小　 B．雨后地面变干

　　 C．夏天，冷饮杯外壁出现小水珠　　 　D．冬天，河水结冰

1．下列关于物理概念的说法中错误的是　　 (　　 )

　　 A．物质由固态直接变成气态的过程叫升华

　　 B．用电器1秒内消耗的电能叫电功率

　　 C．物体在单位面积上受到的压力叫压强

　　 D．物体温度越高，含有的热量越多

解题中要求有公式及必要的分析推证，计算题还要有数据代入过程，结果要有数值和单位

31.(6分)在一把质量为500g的铝质电热水壶中，装有2kg水，用这把电水壶把20℃的水加热到100℃，若该电水壶的热效率为80%，问烧开这壶水需要消耗多少电能？(已知C_铝＝0.88×10³J/(kg·℃)，C_水＝4.2×10³J/(kg·℃))

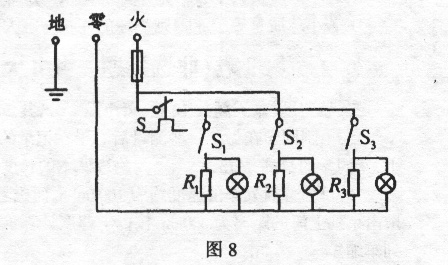

32.(7分)如图8所示为多功能电饭锅的原理图，其中S为温控器(控制电饭锅不超过某一个温度，对电饭锅起保护作用)，三个灯泡为发热电阻R₁、R₂、R₃相应的工作指示灯，其功率忽略不计。下表中“★”表示对应的开关闭合，相应的指示灯亮。“●”表示对应的开关断开，相应的指示灯熄灭，功率格给出了相应状态时电饭锅的功率值。为了延长锅的使用寿命得同时闭合S₁、S₂、S₃三个开关。电饭锅的铭牌上标有220，50H_Z的字样。

要求：(1)根据表中给出的资料，算出R₁、R₂、R₃的阻值各为多少？

(2)补齐表中3、4、6挡位的空格。

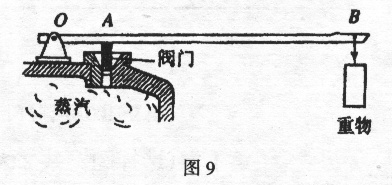

33.(7分)如图9是锅炉上的保险阀，当门受到的蒸汽压强超过安全值时，阀门被顶开，蒸汽跑出一部分，使锅炉内的蒸汽压强减小，已知杠杆重可以忽略不计，OA与AB长度的比值为1：3，阀门的面积是3cm²，要保持锅炉内、外气体的压强差是1.2×10⁵Pa，试求应将质量为多大的生物挂在杠杆的B点？(g取10N/kg)

34.(6分)实际使用中，电流表的阻值虽然很小但并不为零，因此串联在电路中有分压作用;电压表的阻值虽然很大但不是无穷大，因此并联在电路中有分流作用。当我们用伏安法测电阻的阻值时可以有两种连接方法，如图10(甲)、(乙)所示。请分析说明为了提高测量的精确度，待测电阻的阻值在什么情况下用(甲)图所示的电路同，什么情况下用(乙)图所示的电路？说说为什么？

图10

30.现在手头有一个阻值为40Ω的宣传电阻R₀，一个电压大约为35V的电源，一个量程只有0-0.6A的电流表，一个最大阻值大约为100Ω的滑动变阻器，请设计一个实验，比较精确地测量一个阻值约为55Ω左右的待测电阻R₂的阻值。要求：(1)画出电路图;

(2)写出实验步骤及标明需要测量哪些量;(3)用这些测量的量导出计算待测电阻阻值的数学表达式(可以重复组合电路)。

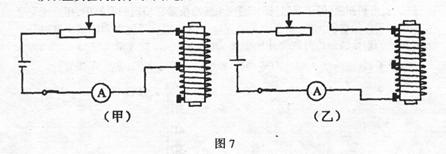

29.图7中的电磁铁为一个中间有抽头的电磁铁的示意图，小明为了研究外形相同的电磁铁磁性的强弱与通电电流的大小及线圈匝数的关系。他做了如下实验，实验步骤为：

(1)先连接好如图7(甲)所示的电路，调整滑动变阻器的滑片使电流表示数较小，记为I₁，发现电磁铁吸引住大头针的数目较少;

(2)调整滑动变阻器滑片使电流表的示数增大到I₂，发现电磁铁吸引住大头针的数目增加;

(3)再按图7(乙)所示的电路图连接好电路，调整滑动变阻器的滑片使电流表的示数保持为I₂，发现电磁铁吸引住大头针的数目进下一步增加;

从以上实验我们得出的结论是：

①　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

在实验步骤(3)中为什么要强调电流表的示数与步骤(2)中电流表的示数(I₂)保持相同？

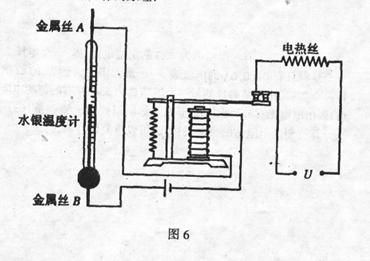

28.如图6所示为某校科技活动小组制作的恒温箱的电路示意图，电热丝是恒温箱的加热元件。图中的水银温度计为导电温度计，上面的金属丝A的高度可以调整，下面的金属丝B与温度诘的水银接触，该温度计的水银 液泡被放置到恒温箱内。请根据此电路图说明恒温箱工作的原理。

27.质量和初温(等于室温)都相同的水和酒精盛在相同的容器中，用两个完全相同的酒精灯给它们加热，请在图5的直角坐标中粗略画出水和酒精从室温开始到沸腾前的温度随加热时间变化的图像，并分别用I₁、I₂表示。(已知C_水＝4.2×10³J/(kg·℃),C_酒精＝2.4×10³J(kg·℃),I酒精的沸点为78℃，室温约为20℃)

图5
