23. (9分)

　　 某电器厂欲设计一种高、中、低温三挡的家用电饭锅，要求高温发热功率为1000W，其发热体电阻丝如图所示，A、B、C为三个接线柱，B是电阻丝的中点(电源电压保持不变)。

　　 (1)说明各挡位的连接方式(文字表述、画图说明均可)。

　　 (2)分别计算出中、低两挡的发热功率。

22. (7分)

　　 如图所示，某工人利用滑轮组提升矿井中质量为42 kg的重物，用250 N的水平力匀速拉动绳子，在10 s内将重物提升5 m至井口(取)。求：

　　 (1)工人做功的功率；

　　 (2)该滑轮组的机械效率。

21. (6分)

　　 下面是某太阳能热水器铭牌上的一组技术参数。

型号	真空管/mm 直径×长度	容积/L	集热管采光面积/m2	吸热功率/W	水温/℃
A821－1.8m		200	2.90	1200-2100	40-98

　　 其中“吸热功率”是指：在阳光照射下，集热管每秒钟吸收太阳辐射的能量(热量)。若此热水器中装满20℃的冷水，按最大吸热功率计算，求4小时后水所达到的温度［不计热量散失，水的密度为，水的比热容为］

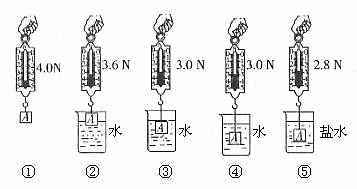

20. 某同学通过实验来研究影响浮力大小的因素，做了如图所示的一系列实验。

　　 (1)对比分析②③两次实验，得出的结论是：________________________________

________________________________________________________________；

　　 对比分析③④两次实验，得出的结论是：______________________________________

________________________________________________________________；

　　 对比分析④⑤两次实验，得出的结论是：______________________________________

________________________________________________________________；

　　 (2)综合分析和归纳上述实验，得到的较为完整的结论是：____________________

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________。

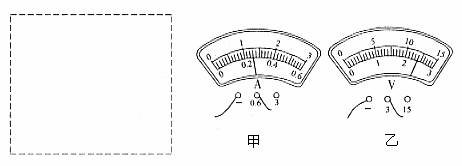

19. 某同学用电流表和电压表来研究小灯泡在不同电压下的电功率。

　　 (1)请你帮助他设计实验电路，并将电路图画在虚线框内。

　　 (2)在某次实验中，电流表和电压表示数分别如图甲、乙所示，则小灯泡的电功率为___________W。

18. 如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。

17. 某人用撬棍撬动石头，如下图所示，请在图中画出最省力情况下的动力示意图，并标出动力臂。

16. 将一个12Ω的电阻接入电路中，用电压表测得它两端的电压为3.6V，那么1 min通过它的电量为___________C。

15. 生活中人们习惯说“冰比水轻”，这句话的正确说法应该是______________________。

14. 一物体做匀速直线运动，在所受的多个力中，有一对大小为15N的平衡力，当这对力突然消失后，该物体的运动状态将___________(填“改变”或“不变”)。
