24．图l5为测量滑轮组机械效率的实验装置，钩码总重6N．

(1)实验时要竖直向上______拉动弹簧测力计，由图可知拉力大小为_________N，若钩码上升的高度为8cm，则弹簧测力计向上移动________cm，该滑轮组的机械效率为________．

(2)若仅增加钩码的个数，该滑轮组的机械效率将______。(选填：“增大”、“减小”或“不变”)

23．(1)体温计的读数如图l3所示，其示数为________℃．

　　 (2)质量40g的烧杯，盛有待测液体，用天平测量它们的总质量，天平平衡时的砝码和游码如图14所示，则液体的质量是________g．若测得液体的体积为，则该液体的密度为_______．(保留l位小数)

21．家庭电路中各用电器均并联工作，若某处发生短路故障，则干路电流迅速增大，保险丝立即烧断．短路故障常用“校验灯”来查找，其方法是：断开所有用电器的开关，将一只普通灯泡L_o并联在烧断的保险丝处，如图12所示，闭合闸刀开关，然后逐个合上各用电器的开关，若发现校验灯发出暗红色的光(发光不正常)，则该支路正常；若发现校验灯正常发光，则短路故障一定发生在该支路上，请你说说其中的道理．

20．如图11所示，太阳光与地平面成40°角，要用一平面镜把太阳光反射到竖直的井底，画出平面镜的位置及镜面与地面间的夹角．

19．图l0是未画出绕线的通电螺线管，螺线管下方有一个小磁针，其稳定指向如图10所示，请画出螺线管的绕线方法．

18．如图9是内燃机工作的四个冲程，在方框内填上其余三个冲程的名称．

17．图8的场景反映的物理原理是___________.

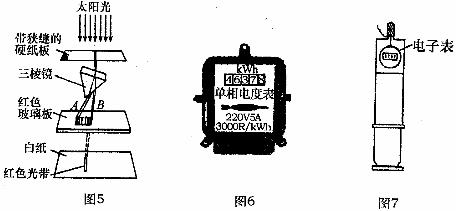

16．取一个大号注射器、小电子表和细线，将细线穿入注射器插孔，拔下活塞，系上小电子表，并让其闹铃发声，然后把活塞推到底部排出空气，盖上胶皮帽(如图7)．向下拉活塞，闹铃的声音逐渐减小，直到消失．这个实验说明________________.

15．如图6所示是安装在小玲同学家里的电能表，该电能表允许接的最大功率为_______瓦，若安装时表的示数为零，则到此时为止，用电器已消耗了________千瓦·时的电能，若测得转盘在6分钟内转了30圈，则所接用电器的总功率为________W．
