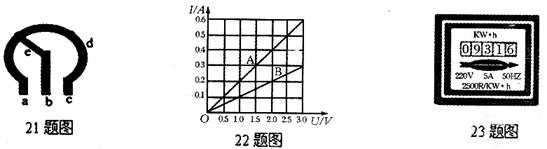

22．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为_______；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是_______A。

21．如图是一种可以改变收音机大小的电路元件结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片。为了使滑片e顺时针转动时音量减小(通过该元件的电流减小)，应该将该元件的铜片b和铜片_______接人电路。

20．如图所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比为31．当开关S断开，甲、乙两表为电流表时，两表的读数之比为(　　 )

A．2﹕l　　 B．2﹕3　　 C．3﹕l　　 D．3﹕2

19．一盏灯标有“36V 40W”的字样，将它接入电路时，通过它的电流为lA，则灯的实际功率将：(　　 )

A．小于40W　　 B．大于40W　　 C．等于40W 　　　 D．无法判断

18．灯标有“8V 16W”的字样，灯标有“l2V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是(　　 )

A．8V　　 B．12V　　 C．16V　　 D．20V

17．一个“220V，25W”的甲灯正常发光3h，另一个“110V，25W”的乙灯正常发光4h，由此可知(　　 )

A．甲灯的实际功率较大　　　 B．乙灯中电流做的功较多

C．甲灯较亮，乙灯较暗　　　 D．流过甲灯的电流较大　

16．一台家用彩色电视机正常工作时的电功率最接近于(　　 )

A．1000W　　 B．200W　　 C．10W　　 D．1W

15．如图所示，将两只额定电压相同的灯泡串联在电路中，闭合开关S后，发现亮，不亮。对此有下列几种猜想，其中可能的是(　　 )

①灯丝断了，灯座未短路②灯泡的电阻太小③灯泡两端电压较大④通过灯泡电流不等⑤灯泡的灯座被短路⑥灯泡的额定功率不同

A．①　　 B．①③⑥　　 C．③④　　 D．②⑤⑥

14．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是(　　 )

A．甲灯的实际功率一定是25W

B．将乙灯接人110V电路中，它的实际功率为50W

C．两灯均正常发光2h，乙灯消耗的电能较多

D．两灯均正常发光时，乙灯灯丝电阻较大

13．电能表可用来直接测量下列哪个物理量(　　 )

A．用电器消耗的电能

B．电路中电流的强弱

C．用电器消耗电能的时间

D．用电器两端的电压
