7．关于电与磁的叙述正确的是(　　 )

　 A．由于导体在磁场中运动而产生电流，发电机的电能应来自磁能

　 B．磁场是磁体周围看的见、真实存在的物质

　 C．地磁场的两极与地理的两极互相重合

　 D．通电导线周围有磁场，磁场方向并与电流的方向有关；这种现象叫电流的磁效应

6．在电风扇、电饭锅、电视机、电磁起重机中，将电能转化为热能最多的是(　　 )

　 A．电风扇　　 B．电饭锅　 C．电视机　 D．电磁起重机

5．如图2所示，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P向右滑动时，下列判断正确的是(　　 )

　 A．电流表、电压表的示数都变小

　 B．电流表示数增大，电压表示数变大

　 C．通过变阻器的电流一定减小

　 D．通过R₁的电压变小，电流表示数不变

4．图1为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可知(　　 )

　 A．红灯、黄灯、绿灯是串联的

　 B．红灯、黄灯、绿灯是并联的

　 C．红灯与黄灯并联再与绿灯串联

　 D．绿灯与黄灯并联后再与红灯串联

3．下列自然现象与所对应的物态变化正确的是(　　 )

A．初春的早晨，大雾弥漫--液化

　 B．炎热的夏天，积水干涸--升华

　 C．深秋的早晨，“雾淞”晶莹--凝固

　 D．寒冷的冬天，滴水成冰--凝华

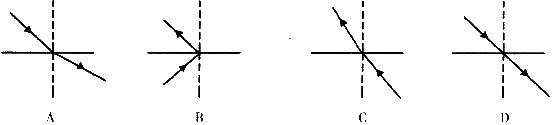

2．正确表示光从空气进入玻璃中的光路是(　　 )

1．关于声的表述正确的是(　　 )

　 A．振动物体发出声音，我们就能听到

　 B．声音在空气中的传播速度是340m/s

　 C．声音的音调高，声音的响度就大

　 D．“B超”是利用超声波为孕妇作常规检查的

2．(8分)有一种电饭锅，其内部电路如图l3所示。R₁是加热电阻，阻值为96.8Ω，R₂是限流电阻。S闭合时处于加热状态，S断开时处于保温状态。电饭锅加热状态和保温状态所消耗的总电功率之比为l0∶1，请问：

(1)当电饭锅处于加热状态时消耗的电功率是多少?R2的阻值是多大?(6分)

(2)将温度为20℃，质量为2 kg的水烧开，需要26 min，那么电饭锅把电能转化为内能的效率是多大?[标准大气压下](2分)

1．下图12所示的是某电动自行车铭牌的一部分。

(1)若电动自行车以最高车速匀速行驶3.6km需要多长时间?(3分)

(2)在这段路程上，电动自行车消耗的电能是4.8×l0⁵J，则它行驶时受到的阻力是多少?(4分)

(3)从环保角度来说电动自行车的优、缺点各是什么?(优、缺点各答一条即可)(2分)

6．(6分)在做“伏安法测灯泡额定电功率”的实验中，已知小灯泡的额定电压为3.8 V，所用电源电压为6 V，测量时发现学生用电压表的0~15 V量程挡坏了，而0~3 V挡完好，在没有更换器材的条件下，他巧妙地测出了该小灯泡的额定功率。

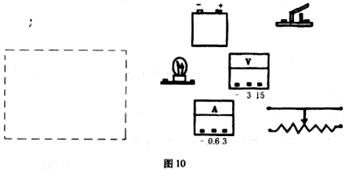

①请在图10所示虚线框内画出该同学测量时的电路图，并进行实物连接。

②若灯泡正常发光时，电流表示数如图11所示，则该灯的额定功率为　　　 　　　W。
