18．已知：一简谐横波在某一时刻的波形图如图所示，图中位于a、b两处的质元经过四分之

一周期后分别运动到、处。某人据此做出如下判断：①可知波的周期，②可知波的

传播速度，③可知的波的传播方向，④可知波的波长。其中正确的是

　　 A．①和④　　　　 B．②和④　　　　 C．③和④　　　　 D．②和③

17．图中M是竖直放置的平面镜，镜离地面的距离可调节。甲、乙二人站在镜前，乙离镜的距离为甲离镜的距离的2倍，如图所示。二人略错开，以便甲能看到乙的像。以l表示镜的长度，h表示乙的身高，为使甲能看到镜中乙的全身像，l的最小值为　　　　　　

　　 A．　　　　　 B．　　　　　 C．　　　　　 D．h

16．一定质量的理想气体，从某一状态开始，经过系列变化后又回一开始的状态，用W₁表示外界对气体做的功，W₂表示气体对外界做的功，Q₁表示气体吸收的热量，Q₂表示气体放出的热量，则在整个过程中一定有　　　　　　　　　

　　 A．Q₁-Q₂=W₂-W₁　 　　　　　　　　　 B．Q₁=Q₂

　　 C．W₁=W₂　　　　　　　　　　　　　 D．Q₁>Q₂

15．如图所示，在x≤0的区域内存在匀强磁场，磁场的方向垂直于xy平面(纸面)向里。具有一定电阻的矩形线框abcd位于xy平面内，线框的ab边与y轴重合。令线框从t=0的时刻起由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流I(取逆时针方向的电流为正)随时间t的变化图线I-t图可能是下图中的哪一个？

25．(22分)

如图所示，在一光滑的水平面上有两块相同的木板B和C。重物(A视质点)位于B的右端，A、B、C的质量相等。现A和B以同一速度滑向静止的C，B与C发生慧碰。碰后B和C粘在一起运动，A在C上滑行，A与C有摩擦力。已知A滑到C的右端面未掉下。试问：从B、C发生正碰到A刚移动到C右端期间，C所走过的距离是C板长度的多少倍？

24．(22分)

空间中存在方向垂直于纸面向里的匀强磁场，磁感应强度为B，一带电量为+q、质量为m的粒子，在p点以某一初速开始运动，初速方向在图中纸面内如图中P点箭头所示。该粒子运动到图中Q点时速度方向与P点时速度方向垂直，如图中Q点箭头所示。已知P、Q间的距离为l。若保持粒子在P点时的速度不变，而将匀强磁场换成匀强电场，电场方向与纸面平行且与粒子在P点时速度方向垂直，在此电场作用下粒子也由P点运动到Q点。不计重力。求：

(1)电场强度的大小。

(2)两种情况中粒子由P运动到Q点所经历的时间之差。

23．(14分)

如图所示，两个用轻线相连的位于光滑水平面上的物块，质量分别为m_1­和m₂，拉力F₁和F₂方向相反，与轻线沿同一水平直线，且F₁>F₂。试求在两个物块运动过程中轻线的拉力T。

22．(20分)

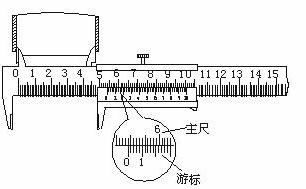

(1)用游标为50分度的卡尺(测量值可准确到0.02mm)测定某圆筒的内径时，卡尺上的示数如图，可读出圆筒的内径为　　　　　　 　mm。

(2)图中E为直流电源，R为已知电阻，○　 V为理想电压表，其量程略人于电源电动势，K₁和K₂为开关。现要利用图中电路测量电源的电动势E和内阻r，试写出主要实验步骤及表达式。

21．一带正电的小球，系于长为l的不可伸长的轻线一端，线的另一端固定在O点，它们处在匀强电场中，电场的方向水平向右，场强的大小为E。已知电场对小球的作用力的大小等于小球的重力。现先把小球拉到图中的P₃处，使轻线拉直，并与场强方向平行，然后由静止释放小球。已知小球在经过最低点的瞬间，因受线的拉力作用，其速度的竖直分量突变为零，水平分量没有变化，则小球到达与P₁点等高的P₁点时速度大小为

　　 A．　　　　　 B．

　　 C．2　　　　 D．0

第II卷

20．如图所示，S为一在xy平面内的点光源，一平面镜垂直于xy平面放置，它与xy平面的交线为MN，MN与x轴的夹角θ=30°。现保持S不动，令平面镜以速率v沿x轴正方向运动，则S经平面镜所成的像　

　　 A．以速率v沿x轴正方向运动

　　 B．以速率v沿y轴正方向运动

　　 C．以速率v沿像与S连线方向向S运动

　　 D．以速率v沿像与S连线方向向S运动
