3、对于一定质量的气体，下列说法中正确的有( 　 )

　 A、若体积减小，则单位时问内气体分子作用于器壁单位面积的总冲量一定增大

　 B、若压强增大，则单位时间内气体分子作用于器壁单位面积的总冲量一定增大

　 C、若温度不变，则单位时间内气体分子作用于器壁单位面积的总冲量一定不变

　 D、若密度不变，则单位时间内气体分子作用于器壁单位面积的总冲量一定不变

2、某实验小组的同学在电梯的天花板上固定一个弹簧秤，使其测量挂钩向下，并在钩上悬挂一个重为10N的钩码．弹簧秤弹力随时间变化的规律可通过一传感器直接得出，如图所示．则下列分析正确的是(　 )

A、从时刻t1到t2，钩码处于失重状态

B、从时刻t3到t4,码处于超重状态

C、电梯可能开始在15楼，先加速向下，接着匀速向下，再减速向下，最后停在l楼

D、电梯可能开始在1楼，先加速向上，接着匀速向上，再减速向上，最后停在15楼

1、右图是电容式话筒示意图，由一个固定电极和一个可动膜片电极构成电容器，整个电路由电容器、电阻R以及直流电源E组成．声波作用在可动膜片上，使得膜片振动，在电阻的A、B两端就会产生随着声音变化的微弱电压，这一微弱的电信号送人放大器，最后经扬声器还原为声音．关于电阻上的电压。以下说法正确的是(　)

A、电阻两端的电压一定是交变电压

B、电阻两端的电压一定是脉动直流电压

C、使用话筒的人声音有大有小，所以电阻两端的电压可能是交变电压也可能是脉动直流电压

D、因为电源E是直流电源，所以电阻两端不可能产生交流电压

24、(9分)为测定一节干电池的电动势和内电阻，现备有开关、导线以及下列器材：

　 ①干电池(电动势约为1.5V，内阻小于1.0W)

　 ②电流表G(满偏电流3mA，内阻R_G=10W )

　 ③电流表A(0-0.6A，内阻约为O.1W)

　 ④定值电阻R₃=990W

　 ⑤滑动变阻器R₂(0-100W ，1A)

　 ⑥滑动变阻器R1(0-20W，10A)

　 (1)为方便且能较准确地进行测量，其中应选用的滑动变阻器是　　 (填写数字代号)。

　 (2)请画出利用本题提供的器材所设计的实验电路图．

23、(18分)下图是用来测量未知电阻R_x的实验电路的实物连线示意图，图中R_x是待测电阻，阻值约为几kΩ；E是电池阻，电动势6V，内阻不计；V是电压表，量程3V，内阻r=3000Ω；R是电阻箱，阻值范围0-9999Ω；R₁是滑动变阻器，S₁和S₂是单刀单掷开关。

　　 主要的实验步骤如下：

　　 ①连好电路后，合上开关S₁和S₂，调节滑动变阻器的滑片，使得电压表的示数为3.0V。

　　 ②合上开关S₁，断开开关S₂，保持滑动变阻器的滑片位置不变，调节电阻箱的阻值，使得电压表的示数为1.5V。

　　 ③读出电阻箱的阻值，并计算求得未知电阻R_x的大小。

　　 ④实验后整理仪器。

　　　 (1)根据实物连线示意图，在虚线框内画出实验的电路图，图中标注元件的符号应与

　 　 　　　　　　　　 实物连线图相符。

　　　 (2)可供选择的滑动变阻器有：

　　　 滑动变阻器A；最大阻值100Ω，额定电流0.5A

　　　 滑动变阻器B；最大阻值20Ω，额定电流1.5A

　　　 为了使实验测量值尽可能地准确，实验应选用的滑动变阻器是　　　　　　 。

　　　 (3)电阻箱的旋钮位置如图所示，它的阻值是　　　　　　　　　　　　 。

　　　 (4)未知电阻R_x=　　　　　　　　　　　　 。(2倍有效数字)

(5)测量值与真实值相比较，测量值比真实值　　　　　　　　　 。(填“偏大”、“相等”或“偏小”)

22．(9分)如图甲所示为测量电动机转动角速度的实验装置，半径不大的圆形卡纸固定在电动机转轴上，在电动机的带动下匀速转动．在圆形卡纸的旁边垂直安装一个改装了的电火花计时器．(1)请将下列实验步骤按先后排序：　　　　　。

①使电火花计时器与圆形卡纸保持良好接触

②接通电火花计时器的电源，使它工作起来

③启动电动机，使圆形卡纸转动起来

④关闭电动机，拆除电火花计时器，研究卡纸上留下的一段痕迹(如图乙所示)，写出角速度v的表达式，代入数据，得出v的测量值

(2)要得到角速度v的测量值，还缺少一种必要的测量工具，它是(　)

　 A、秒表　 　 B、毫米刻度尺 　　C、圆规　 　　 D、量角器

(3)写出v的表达式，并指出表达式中各个物理量的意义：　　　　　　　　　　。

(4)为了避免在卡纸连续转动的过程中出现打点重叠，在电火花计时器与盘面保持良好接触的同时，可以缓慢地将电火花计时器沿圆形卡纸半径方向向卡纸中心移动．则卡纸上打下的点的分布曲线不是一个圆，而是类似一种螺旋线(如图丙所示)．这对测量结果有影响吗?

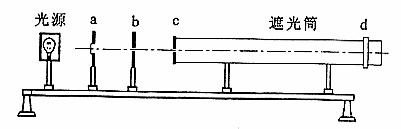

21．如图所示，在“用双缝干涉测光的波长”的实验中，光具座上放置的光学元件有光源、遮光筒和其它元件，其中a、b、c、d各装置的名称依次是下列四个选项中的_____________。对于某种单色光，为增加相邻亮纹(或暗纹)间的距离，可采取的方法是___________________________________________。

A. a单缝　　　　 b滤光片 c双缝　　　 d光屏

B. a单缝　　　　 b双缝　　　 c滤光片 d光屏

C. a滤光片　　　 b单缝　　　 c双缝　　　 d光屏

D. a滤光片　　　 b双缝　　　 c单缝　　　 d光屏

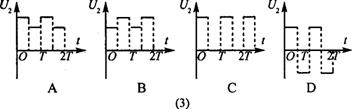

19、图(1)中R₁为光敏电阻，R₂为定值电阻．将图(2)中的方波电压加在小灯泡两端，灯泡随方波电压而明灭变化．灯光照到R₁上，引起R₂的电压的变化．图(3)的四幅图象能够正确反映A、B两点间电压U₂随时间变化的是 ( 　 )

2O、如图所示，一名消防队员在模拟演习训练中，沿着长为12m的竖立在地面生的钢管往下滑．已知这名消防队员的质量为60kg，他从钢管顶端由静止开始先匀加速再匀减速下滑，滑到地面时速度恰好为零．如果他加速时的加速度大小是减速时的2倍，下滑的总时间为3s，g取10m/s²，那么该消防队员( 　 )

A、下滑过程中的最大速度为4m/s

B、加速与减速过程的时间之比为1:2

C、加速与减速过程中所受摩擦力大小之比为1:7

D、加速与减速过程的位移之比为1:4

18、如图所示，棱镜的折射率为 ，一条光线由空气垂直射向棱镜的界面BC,那么射出棱镜的光线与界面的夹角可能是 (　 )

　 A、20°

B、45°　

C、60°

D、90°

17、如图所示，N为钨板，M为金属网，它们分别和电池两极相连，各电池的电动势E和极性已在图中标出．钨的逸出功为4.5eV．现分别用能量不同的光子照射钨板(各光子的能量已在图上标出)．那么下列图中能有电子到达金属网的是(　 )
