12、(15分)如图所示，在宽为0.5m的平行导轨上垂直导轨放置一个有效电阻为r=0.6Ω的直导体，在导轨的两端分别连接两个电阻R₁=4Ω、R₂=6Ω，其它电阻不计。整个装置处在垂直导轨向里的匀强磁场中，如图所示，磁感应强度B=0.1T。当直导体在导轨上以V=6m/s的速度向右运动时, 求:直导体棒两端的电压和流过电阻R₁和R₂的电流大小。

12、远距离送电，已知升压变压器输出电压为U，功率为P，降压变压器的输入电压为U′，输电线的电阻为R，则线路损耗的热功率P_损可用下面哪种方法计算(　　 )

A、P_损=U²/R　　 B、P_损=U′²/R 　C、(U²-U′²)/R 　D、P_损＝P²R/U²

第二卷

11、图3示为一理想变压器的电路图，图中S为单刀双掷开关，P为滑动变阻器R的滑动头，U_l为加在原线圈两端的交变电压，I₁为原线圈中的电流，则下列说法中正确的是(　　 　 )

A．若保持U₁及P的位置不变，S由a合到b时，I₁将增大

B．若保持U₁及P的位置不变，S由b合到a时，R消耗的功率将增大

C．若保持U₁不变，S接在a处，使P向上滑时，I₁将增大

D．若保持P位置不变，S接在a处，使U_l增大时，I₁将增大

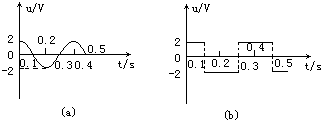

10、如图所示的(a)、(b)两图分别表示两个交流电压，比较这两个交变电压，它们具有共同的：(　 )

A．有效值　 B．频率　 C．最大值　 D．均不一样

9、用电压U和KU分别输送相同电功率，且在输电线上损失的功率相同，导线长度和材料也相同，此两种情况下导线横截面积之比为 (　 )

A．K B．1/K C．K² D．1/K²

7、矩形线圈在匀强磁场中匀速转动产生的电动势e-t图像如图2，则在时刻 (　 )

A．t₁，t₃线圈通过中性面

B．t₂，t₄线圈中磁通量最大

C．t₁，t₃线圈中磁通量变化率最大

D．t₂，t₄线圈平面与中性面垂直 8、已知负载上的交变电流u=311sin314t(V)，i=14.1sin314t(A)，根据这两式判断，下述结论中正确的是 (　　 )

A．电压的有效值为311V

B．负载电阻的大小为22Ω　

C．交变电流的频率是55Hz　

D．交变电流的周期是0.01s

6、如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s时间拉出，外力所做的功为W₁，通过导线截面的电量为q₁；第二次用0.9s时间拉出，外力所做的功为W₂，通过导线截面的电量为q₂，则 (　　 )

A．W₁＜W₂，q₁＜q₂

B．W₁＜W₂，q₁=q₂

C．W₁＞W₂，q₁=q₂

D．W₁＞W₂，q₁＞q₂

4、如图所示，圆环a和圆环b半径之比为2∶1，两环用同样粗细的、同种材料的导体制成，连接两圆环的部分电阻不计，匀强磁场的磁感强度变化率恒定，则在a环单独置于磁场中和b环单独置于磁场中两种情况下，M、N两点的电势差之比为(　 )

A．4∶1　 B．1∶4 　C．2∶1　　 D．1∶2 5、在匀强磁场中放一电阻不计的平行金属导轨，导轨跟大线圈M相接，如图所示．导轨上放一根导线ab，磁感线垂直于导轨所在平面．欲使M所包围的小闭合线圈N产生顺时针方向的感应电流，则导线的运动可能是 (　 )

A．匀速向右运动　 B．加速向右运动　 C．匀速向左运动　 D．加速向左运动

3、一个N匝圆线圈，放在磁感强度为B的匀强磁场中，线圈平面跟磁感强度方向成30°角，磁感强度随时间均匀变化，线圈导线规格不变，下列方法中可使线圈中感应电流增加一倍的是 (　 )

　A．将线圈匝数增加一倍

　B．将线圈面积增加一倍

　C．将线圈半径增加一倍

　D．适当改变线圈的取向

2、关于感应电动势大小的下列说法中，正确的是 (　　 )

　A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大

　B．线圈中磁通量越大，产生的感应电动势一定越大

　C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大

D．线圈中磁通量变化越快，产生的感应电动势越大
