16．(9分)如图所示，一带电微粒质量m=2.0×10^-11kg、电荷量q=+1.0×10^-5C，从静止开始经电压为U₁=100V的电场加速后，水平进入两平行金属板间的偏转电场中，微粒射出电场时的偏转角θ=30°，并接着进入一个方向垂直纸面向里、宽度D=34.6cm的匀强磁场区域。已知偏转电场中金属板长L=20cm，两板间距d=17.3cm，重力忽略不计。求：

　 (1)带电微粒进入偏转电场时的速率v₁；

　 (2)偏转电场中两金属板间的电压U₂；

　 (3)为使带电微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少为多大？

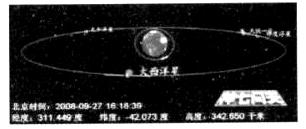

15．(8分)2008年9月我国成功发射“神舟七号”载人航天飞船。如图所示为“神舟七号”绕地球飞行时的电视直播画面。由图中显示的数据可知，飞船距地面的高度约为地球半径的。已知地球半径为R、地面附近的重力加速度为g，飞船、大西洋星、太平洋星和印度洋星绕地球的运动均可视为匀速圆周运动。

　 (1)估算“神舟七号”飞船的轨运行的加速度的大小；

　 (2)已知大西洋星距地面的高度约为地球半径的6倍，估算大西洋星运行的速率。

14．(7分)如图所示，质量m=2.0kg的小滑块，由静止开始从倾角θ=30°的固定光滑斜面的顶端A滑至底端B，A点距离水平地面的高度h=5.0m，重力加速度g取10m/s²，求：

　 (1)滑块由A滑到B经历的时间；

　 (2)滑块由A滑到B的过程中重力的最大功率。

13．某同学在一次“测定金属的电阻率”的实验中，用米尺测量金属丝的接入长度为l=0.720m，用螺旋测微器测量金属丝直径(刻度位置如图所示)，用伏安法测出金属丝的电阻(阻值大约为5Ω)，然后根据电阻定律计算出该金属材料的电阻率。在用伏安法测定金属丝的电阻时，除被测电阻丝之外，还有下列实验器材：

　　　 A．直流电源：电动势约为3V，内阻很小；

　　　 B．电流表A：量程0-0.6A，内阻约0.125Ω；

　　　 C．电压表V：量程0-3V，内阻约3kΩ；

　　　 D．滑动变阻器：最大阻值20Ω；

　　　 E．开关、导线等。

　 (1)从图中读出金属丝的直径为　　　 mm；

　 (2)根据所提供的材料，在如图所示的方框中画出测定金属丝电阻率的实验电路图；

　 (3)若根据伏安法测出电阻丝的阻值为R_x=4.0Ω，则这种金属材料的电阻率为　　 Ω·m。(保留二位有效数字)。

12．某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有：

　　　 A．电压表V：0-3-15V　　　　　　　　　　　　　　 B．电流表A：0-0.6-3A；

　　　 C．变阻器R₁(20Ω，1A)；　　　　　　　　　　 D．变阻器R₂(1000Ω，0.1A)；

　　　 E．电键S和导线若干。

　 (1)实验中电流表应选出的量程为　　　 ；电压表应选用的量程为　　　　 ；变阻器应选用　　　　 (标明变阻器代号)

　 (2)根据实验要求连接实物电路图；

　 (3)实验测得的6组数据已在U-I图中标出，如图所示。请你根据数据点完成U-I图线，并由图线求出该电池的电动势E=　　 V，电阻r=　　　　 Ω。

11．(1)在验证机械能守恒定律的实验中，要验证的是重物重力势能的减少量等于重物动能的增加量。以下步骤仅是实验操作的一部分，请将必要的步骤挑选出来，并且按合理的顺序排列：　　　　　 　　(填代号)。

　　　 A．把打点计时器固定在铁架台上，并用导线把它和交流电电源连接起来

　　　 B．用天平称出重物的质量

　　　 C．把纸带的一段固定在重物上，另一端穿过打点计时器的限位孔，把重物提升到一定的高度

　　　 D．用秒表测出重物下落的时间

　　　 E．释放纸带

　　　 F．重复几次，得到3-5条符合要求的纸带

　　　 G．接通电源

4．“翻滚过山车”的物理原理可以用如图所示装置演示。光滑斜槽轨道AD与半径为R=0.1m的坚直圆轨道(圆心为O)相连，AD与圆O相切于D点，B为轨道的最低点，∠DOB=37°。质量为m=0.1kg的小球从距D点L=1.3 m处静止开始下滑，然后冲上光滑的圆形轨道(g=10m/s²，sin37°=0.6，cos37°=0.8)。求：

　 (1)小球在光滑斜槽轨道上运动和加速度的大小；

　 (2)小球通过B点时对轨道的压力大小；

　 (3)试分析小球能否通过竖直圆轨道的最高点C，并说明理由。

3．如图所示，AB为斜面，倾角为30°，小球从A点以速度V₀水平抛出，恰好落到B点。

　 求：

　 (1)AB间的距离；

　 (2)物体在空中飞行的时间；

　 (3)从抛出开始经多少时间小球与斜面间的距离最大。

2．质量为m=3000t的火车，在恒定的额定功率下由静止出发，运动中受到恒定不变的阻力作用，经过10³s，行程12km后，达到最大速度72km/h，求列车的额定功率和它受到的阻力。

1．甲乙两车同时同地同向出发，在同一水平公路上做直线运动，甲以初速度v₁=16m/s，加速度a₁=2m/s²做匀减速运动，乙以初速度v₂=4m/s，加速度a₂=1m/s²做匀加速运动。求：

　 (1)两车在此相遇前两者间的最大距离；

　 (2)两车在此相遇所需的时间。
