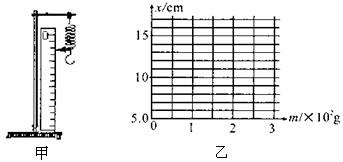

13．几个同学合作用如图甲所示装置探究“弹力和弹簧伸长的关系”，他们先读出不挂砝码时弹簧下端指针所指的标尺刻度(图中标尺等分刻度只是示意图)，然后在弹簧下端挂上砝码，并逐个增加砝码，依次读出指针所指的标尺刻度，所得数据列表如下：(弹簧弹力始终未超过弹性限度，重力加速度g=9.8m/s²)

　 (1)根据所测数据，在图乙所示的坐标纸上作出弹簧指针的标尺刻度x与砝码质量m的关系曲线。

　 (2)根据作出的关系曲线，可以求得这种规格弹簧的劲度系数为　　　 N/m。(结果保留三位有效数字)

　 (3)从装置示意图可看出，弹簧不挂砝码时，刻度尺的“0”刻度与弹簧的上端没有对齐，这对准确测出劲度系数是否有影响？　　　　　 (填“有影响”或“无影响”)

12．用如图所示的电路测量干电池的电动势和内阻(电动势约为1.5V，内阻约为0.5Ω，允许通过的最大电流为0.6A)。图中电压表V。量程2.0V，内阻3000Ω；电流表A。量程0.10A，内阻为5.0Ω。另除被测电阻、开关和导线外，还有如下器材：

　　　 A．滑动变阻器：阻值范围0~10Ω；

　　　 B．滑动变阻器：阻值范围0~100Ω；

　　　 C．定值电阻：阻值1Ω；

　　　 D．定值电阻：阻值100Ω；

　 (1)为了满足实验要求并保证实验的精确度，R₂应选　　　　 Ω的定值电阻；

　　　　 为但于调节，图中R₁应选择阻值范围是　　　　　 Ω的滑动变阻器。

　 (2)实验中，当电流表读数为0.10A时，电压表读数为1.16V；当电流表读数为0.05A时，电压表读数为1.28V。则可以求出E=　　　 V，r=　　　　 Ω。

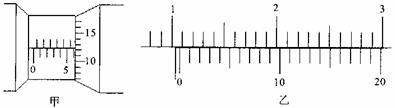

11．如图甲所示的螺旋测微器的读数为：　　　　　 mm。

如图乙所示的游标卡尺的读数为：　　　　　　 mm。

10．如图所示， 空间存在水平向左的匀强电场和垂直纸面向里的水平匀强磁场。在该区域中，有一个竖直放置光滑绝缘圆环，环上套有一个带正电的小球。O点为圆环的圆心，a、b、c、d为圆环上的四个点，a点为最高点，c点为最低点，bd沿水平方向。已知小球所受电场力与重力大小相等。现将小球从环的顶端a点由静止释放。下列判断正确的是　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．小球能越过与O等高的d点并继续沿环向上运动

　　　 B．当小球运动到c点时，洛仑兹力最大

　　　 C．小球从a点到b点，重力势能减小，电势能增大

　　　 D．小球从b点运动到c点，电势能增大，动能先增大后减小

第Ⅱ卷　 非选择题

9．如图所示，一物体从A处下落然后压缩弹簧至最低点，在此过程中最大加速度为a₁，动能最大时的弹性势能为E₁；若该物体从B处下落，最大加速度为a₂，动能最大时的弹性势能为E₂，不计空气阻力，则有　　　　　　　　　　 (　　 )

　　　 A．　　　　　　　　　　　　　　　 B．

　　　 C．　　　　　　　　　　　　　　　 D．

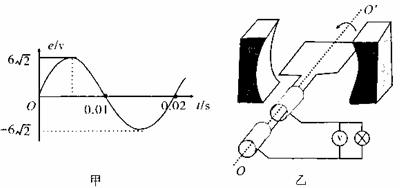

8．图乙为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图像如图甲所示。发电机线圈内阻为1.0Ω，外接灯泡的电阻为9.0Ω，则(　　 )

　　　 A．电压表的示数为6V

　　　 B．在的时刻，穿过线圈磁通量为零

　　　 C．若线圈转速改为25r/s，则电动势有效值为3V

　　　 D．若线圈转速改为25r/s，则通过电灯的电流为1.2A

7．如图所示，电源电动势为E，内电阻为r，平行板电容器两金属板水平放置，开关S是闭合的，两板间一质量为m、电量为q的油滴恰好处于静止状态，G为灵敏电流计。则以下说法正确的是　　　　　 　　　 　　　　　　　 (　　 )

A．在将滑动变阻器滑片向上移动的过程中，油滴向上加速运动，G中有从b到a的电流

B．在将滑动变阻器滑片向下移动的过程中，油滴向下加速运动，G中有从b到a的电流

C．在将滑动变阻器滑片向上移动的过程中，油滴仍然静止，G中有从a到b的电流

　　　 D．在将S断开后，油滴仍保持静止状态，G中无电流通过

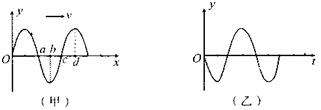

6．一列沿x轴正方向传播的横波在t=0时刻的波形图如图(甲)所示 ，a、b、c、d为介质 中四介质点的平衡位置，则图(乙)是下面哪个质点的振动图象　　　　　 (　　 )

　　　 A．平衡位置在a处的质点　　　　　　　　　　　 B．平衡位置在b处的质点

　　　 C．平衡位置在c处的质点　　　　　　　　　　　 D．平衡位置在d处的质点

5．地球同步卫星轨道半径为地球半径的6.6倍，设月球密度与地球相同，则绕月球表面附近做圆周运动的探月探测器的运行周期约为　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．1h　　　　　　　　　　　 B．1.4h　　　　　　　　　　 C．6.6h　　　　　　　　　　 D．24h

4．将物体以一定的初速度竖直上抛，经过时间t₀回到抛出点，空气阻力大小恒为重力的。物体速度v随时间t变化的图像正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )
