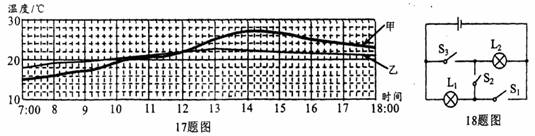

17.星期天，小明同学在父母的协助下，从早上七点开始每隔半小时对他家附近的气温和一个深水池里的水温进行测量，并根据记录的数据绘成温度-时间图象，如图所示。从图线可以看出乙的温度变化幅度小，是___　　　　 _(选填“气温”或“水温”)的图线，温度变化幅度小的原因是　　　　　　　　　　　　　　　 。

16.如果一束来自远处某点的光，经人眼的角膜和晶状体折射后，所成的像落在视网膜前，

　 这眼就是_　　　 ___眼。用凸透镜可以矫正　　　　　 眼。

15.杆秤是一种很古老但现在仍然在广泛使用的一种测量质量的工具。小林同学用一杆秤称

一实心球的质量，如图所示。当杆秤在水平位置平衡时，秤砣拉线正好压在4 kg的刻

度线上。根据秤砣拉线、提纽和称钩所在秤杆的位置之间的距离的粗略关系，可以估测

出秤砣的质量大约是

A．10 g

B．400 g

C． 1000 g

D．4000 g

绵阳市初中2009级学业考试物理试卷

第Ⅱ卷(非选择题，共70分)

14．物理课本放在水平桌面上，文具盒放在物理课本上，则

A．物理课本受到的重力和桌面对物理课本的支持力是一对平衡力

B．物理课本对桌面的压力和桌面对物理课本的支持力是一对相互作用力

C．物理课本对文具盒的支持力和文具盒对物理课本的压力是一对平衡力

D．桌面对物理课本的支持力和文具盒对物理课本的压力是一对相互作用力

12.有两只定值电阻R_A和R_B，各自的电流与电压关系如U-I图象中的A、B。则

A．若将它们串联接在电源两端，R_A的电流是R_B的2倍

B．若将它们并联接在电源两端，R_A的电压是R_B的2倍

C．若将它们串联接在电源两端，R_A的电功率是R_B的2倍

D．若将它们并联接在电源两端，R_A的电功率是R_B的2倍

11.小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，

光屏上得到了清晰的像。则

A．得到的像是正立缩小的实像

B．得到的像是倒立放大的实像

C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小

D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏

10.如图所示，一根不可伸长的细绳一端固定在O点，另一端系一小球，O点的正下方固定有一根钉子P。位置1在O点的正下方，位置3与A点等高，位置5是A与l之间的

某点，位置2是l与3之间的某点，位置4是高于3的某点。不考虑空气阻力，小球从A点静止释放

A．第一次过位置l后最高能到达位置2

B．第一次过位置l后最高能到达位置4

C．第二次过位置1后最高能到达位置5

D．第二次过位置l后最高能到达位置A

9．灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换

上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断

　　 A．线路安装完全正确，因为灯泡正常发光

　　 B．线路安装不正确，电路中有短路

　　 C．线路安装不正确，电路中有断路

D．仅由此不能判断线路是否有问题

8．《史记》、《梦溪笔谈》中都有海市蜃楼的记载，宋代大诗人苏轼在《登州海市》中也描

　 述过海市蜃楼的奇观。海市蜃楼现象的产生是由于

　　 A．光的折射　　　　 B．光的反射

　　 C．光的直线传播　　 D．光的色散
