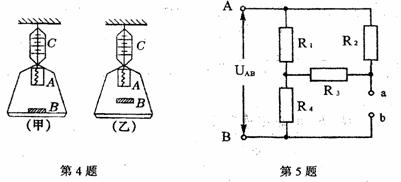

5．如图所示电路，AB间电压为2.4V，电阻R₁的阻值为10，电阻R₂的阻值为4，电阻R₃的阻值为6 ，电阻R₄的阻值为3．则若在ab间接一只理想电压表，电压表示数为__________V，若在ab之间接一只理想电流表，电流表的示数为__________A．

4．如图(甲)所示，电磁铁A、薄铁片B和支架组成的装置悬挂于弹簧测力计C的下端，

　 当电磁铁A通电后，铁片B被突然吸引到如图(乙)所示的位置过程中，弹簧测力计

　 的示数将_________________(选填“增大”、“减小”或“不变”)．

3．如图所示，两个平面镜夹角为60°，OP为角平分线，某人站在P点，则平面镜M内

　　 此人所成像的个数是_______个；此人以速度v向O点运动，他在M中的像会以一定

速度“靠近”他，则其中最快的靠近速度和最慢的靠近速度之比为______________．

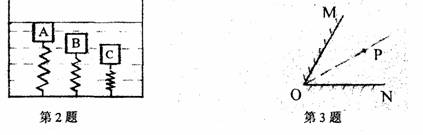

2．如图所示，A、B、C是三个用不同材料制成的体积相同的物体，现将它们用相同的弹

　　 簧连接于容器底部，然后在容器中注入水使此三物体均浸没于水中，三物体在水中的

　　 位置如图所示，则由图可知密度最大的是物体___________(选填“A”、“B”或“C”)．

1．质量为m的冰雹从高h处落下过程中，所受阻力大小与冰雹下落速度的平方成正比，

　 比例系数k，则冰雹降落可能达到的最大速度是___________．(可以认为冰雹下落

　 过程中质量不变)

29．(6分)用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．

(1)实验中，将杠杆拉至图中虚线位置，测力计的示数F为　 ▲　 N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为　 ▲　 %．请写出使用该杠杆做额外功的一个原因：　 ▲　 ．

(2)为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：

根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答：　 ▲　 ；

请简要说明两条理由：①　 ▲　 ；②　 ▲　 　．

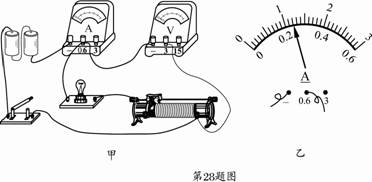

28．(7分)小丽做测量小灯泡电功率的实验(小灯泡标有“2.5V”字样)．

(1)如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．

(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是　 ▲　 ．

A．更换小灯泡

B．检查电路是否断路

C．移动滑动变阻器滑片，观察小灯泡是否发光

(3)实验过程中，当电压表示数为　 ▲　 V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，其值为　 ▲　 　A，小灯泡的额定功率为　 ▲　 W．

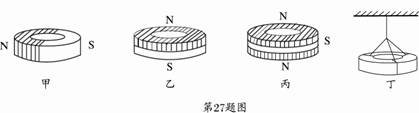

27．(5分)某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：

猜想1：磁极呈横向分布(例如图甲，左侧为N极，右侧为S极)．

猜想2：磁极呈轴向分布(例如图乙，上面为N极，下面为S极)．

猜想3：磁极呈上中下分布(例如图丙，上下面为N极，中部为S极)．

(1)根据所学知识，他们经过讨论，断定猜想3是错误的．你认为他们判断的依据是　 ▲　 ．

(2)为了验证其他猜想，他们用细线将环形磁体水平悬挂起来(如图丁所示)，结果观察到磁体在任意位置都能保持静止．这说明猜想　 ▲　 是错误的．

(3)请设计一个简单实验，验证剩下的一个猜想是否正确，简述你的实验方案．

主要器材：　 ▲　 ；简要做法：　 ▲　 ；如何判断：　 ▲　 ．

26．(8分)下表为一台电烤箱的铭牌，其内部简化电路如图所示，R₁和R₂均为电热丝．

求：(1)电烤箱在高温挡正常工作10min所消耗的电能；

(2)电路中R₁的阻值；

(3)电烤箱在低温挡正常工作时，电路中的电流和R₁的功率．
