25．(12分)如图是某同学设计的“风力测试仪”的原理图．电源电压6V，R₀为定值保护电阻，AB为长20cm、阻值为50Ω的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为2N的圆球P．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球 P受风力作用，使金属细杆OP绕悬挂点O偏转，当偏转到电阻丝的A端时，电流表示数为0.6A．已知悬挂点O与电阻丝B端为10cm，金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：

(1)无风时电流表示数；

(2) 在风力作用下，当金属细杆OP在图示位置静止时，作出F_风的力臂；

(3) 求当金属细杆OP滑在AB中点时圆球P受风力大小为多少牛？，此时电路消耗的总功率为多少？

　 (4)若将电流表的刻度该改为风力刻度值，请问表盘刻度均匀吗？简要说明道理；

　 (5)请你为该设计提出恰当的评价或两点合理化建议．

(本题解答要求：要写出依据的主要公式或变形公式，要有数据代入和运算结果)

24．(4分)小明同学在“测定滑轮组机械效率”的实验中，用如图所示的装置匀速吊起钩码，并记录了如下实验数据：

根据实验数据，小文同学计算机械效率的过程如下：

有用功　　　 W_有用=(G₁+G₂)h=(4十0.4) ×0.1J=0.44J

总功　　　　 W_总=FS= 1. 6 ×0.3J=0. 48J

机械效率：

答：当匀速吊起4N重的钩码时，该滑轮组的机械效率约为91.7%．

小明同学的计算过程是否正确？如有错误，请在下方空白处说明错误之处，并对滑轮组的机械效率作出正确解答．

(本题解答要求：要写出依据的主要公式或变形公式，要有数据代入和运算结果)

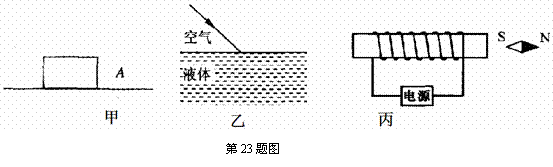

23．(6分)(1)如图甲，重5N的物体A静止在水平面上，画出它所受重力G的示意图；

　 　(2)画出图乙中与入射光线对应的反射光线和大致的折射光线位置；

　 　(3)根据图丙小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极．

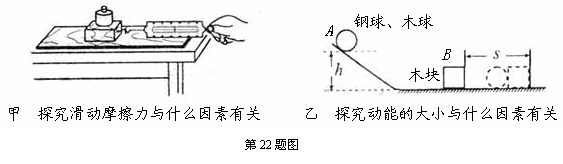

22．(1)当要研究的物理量不易直接测量时，都需要想办法把它们的大小间接显示出来．

例如：甲实验是让木块在木板上做________▲________运动，通过弹簧测力计的示数间接显示滑动摩擦力的大小；乙实验中球动能的大小是通过________▲________间接反映出来的．

(2)当要研究的物理量与多个因素有关时，都要采取一定措施控制变量．

　例如：要研究滑动摩擦力大小与压力大小的关系，就要多次改变压力大小，同时控制接触面的粗糙程度不变．做实验时我们改变压力大小的具体办法是________▲________；要研究动能跟质量的关系，就要改变质量，同时控制速度不变．具体办法是：换用不同质量的球，让它们从________▲________由静止滑下．

21．一个标有"12V"字样额定功率未知的灯泡，在室内测得其灯丝电阻R随灯泡两端电压U变化的关系图线如图所示．则灯泡正常发光时的电阻为　　 ▲　　 Ω．假如灯丝电阻与其热力学温度成正比，室温为300K(K是热力学温度单位)，那么在灯泡正常发光的情况下，灯丝的温度为　　 ▲　 K．

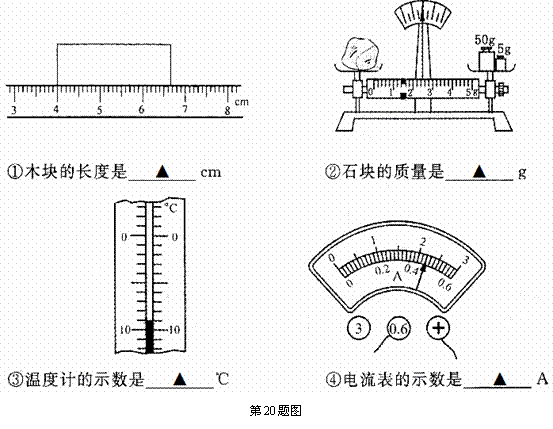

20．观察图中的四幅图，将测量结果写在其下方相应空格处．

19．如图是家用电冰箱及其电路图．冰箱所用的电源是______▲_____电源(选填“交流”或“直流”)．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门关闭后．联动开关处于_____▲______状态，冰箱里的温度降低到一定程度后，温控开关会自动____▲_____(选填“断开”或“闭合”)．

18．2008年5月12日，四川汶川发生大地震．空军某部奉命执行任务，某空降兵和降落伞总重为800N．刚跳下时，降落伞未打开，空降兵和降落伞作　　 ▲　　　 运动(加速/减速)；当降落伞打开后匀速下落时，空降兵和降落伞所受阻力为　　　 ▲　　 　N；震后，为防止传染病的发生，防疫人员将消毒液喷洒在可能发生疫情的地方，但在没有喷洒药水的地方也能闻到药味．这种现象叫做_____▲______，说明药分子在不停地做无规则的______▲______．

17．夏天，剥开包装纸的冰棍会冒“白气”是　　 ▲　　 现象(填“汽化”或“液化”)；冰棍吃到口中感到很凉，是因为冰棍熔化过程中　　 ▲　　 的原因(填“吸热”或“放热”)．

16．天气转凉了，我们把洗过的衣服晾在阳光下晒．从内能改变的角度看，这是利用

　　 ▲　　 方式使水的内能增加，提高温度使水蒸发　　 ▲　　 ；另一方面，利用太阳光中的紫外线有很好的　　　 ▲　　 ，使衣服更卫生．
