3、　 填写图中所示的室内照明电路中各部分的名称。

①________　 ②_________　 ③________　 ④________　 ⑤_________　 ⑥________　　 ⑦_________

2、　 家庭电路中的电源线有两根：一根是________，一根是_________。判断哪根是火线要用_______，如果氖管发光，表示接触的是_______。

1、　 保险丝的作用是当电路中的电流________时，保险丝就会________，自动_______电路，起到保险的作用。

3、动脑想一想

a．能不能用铜丝或铁丝代替保险丝？为什么？保险丝为什么要装在盒盖上？

b．试电笔由哪些部件组成？为什么用试电笔辨别火线时人体不会触电？

2、动手做一做

实验一：比较保险丝、铜丝、铁丝，把它们放到火焰上，看看哪个能熔化？并在家长的监护下，抽开保险盒盖，看看保险丝装在哪儿？并试着装一根保险丝。

实验二：观察试电笔的构造，并在家长的监护下试着用它辨别插座中的零线与火线。注意不要用手触到了笔尖的金属部分。

1、观察与思考

观察家庭电路，看它有哪些部分组成？根据你的生活经验说说家庭电路中各个组成部分的作用。

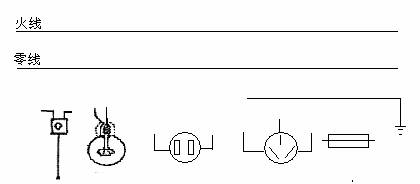

17. 将图中各元件正确的连接到家庭电路中。

16. 某家安装的电能表上标有“220V 5A”，问这家除使用2盏“220V 40W”的灯，一台60W的电视机外，是否还可以同时使用“220V 800W”的电炉？

15. 某教学楼总保险丝的额定电流为30安，大楼里共有22间教室，每间教室装有“220V40W”的灯6盏，在全部都开亮时，能否再接一只1200瓦的远红外线电热烘箱？

14.家用电器中的总阻的变化情况是(　 )

(A)只开一盏灯时，电路中总电阻最小

(B)不开灯时，电路中电阻为零

(C)所有灯都开时，电路中的总电阻最大

(C)所有灯都开时，电路中的总电阻最小
