3、家庭电路的各部分的作用：

⑴ 低压供电线：

①给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V

　　 ②测电笔：用途：用来辨别火线和零线

　　　　　种类：钢笔式，螺丝刀式。

　　　　　使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

　 ⑵ 电能表：

①用途：测量用户消耗的电能(电功)的仪表。

②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。

③铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流 UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏

　　⑶ 闸刀(空气开关)：

①作用：控制整个电路的通断，以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线

⑷ 保险盒：

①　　材料：保险丝是由电阻率大、熔点较低的铅锑合金制成

②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用

③ 电路符号：

④ 连接：与所保护的电路串联，且一般只接在火线上

⑤ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格：越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

应用举例：☆某家庭需要使用10A保险丝，可只有5A 和15A 保险丝。如何分别来代替使用：①可用两根5A保险丝并起来代用；②可将15A保险丝用刀轻切一小口使剩余部分截面积和10A保险丝截面积相同。

⑸ 插座：

① 作用：连接家用电器，给可移动家用电器供电。

②种类：固定插座、可移动插座

　　　二孔插座、三孔插座

③安装：并联在家庭电路中，具体接线情况：

1接火线　　　2接零线　　 3接地线　 4接用电器的金属外壳　　 5接用电部分的线路把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

⑹ 用电器(电灯)、开关：

　 ①白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空。大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力。灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。

　 ② 灯泡的种类：螺丝口卡口。

　　螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电

　　 ③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。

　 ④根据安全用电原则连接电路，每个开关都可以单独控制灯

试题详情

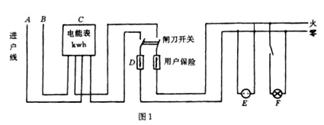

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
