2、(2008.辽宁)如图是“探究串联电路电流特点”的实验电路图：

　(1)实验中，选择两个小灯泡的规格应该是　　　　　 的　　 (填“相同”或“不相同”)。

(2)下表是某同学实验中的二组数据：

指出上述表格所记录的数据中，明显错误的数值是　　 　　，造成错误的原因是　　 　　　　。

(3)实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是(　　 )　 A．通过灯泡的电流小　　 B．灯泡的灯丝断了

　 C．灯丝的电阻小　　 D．小灯泡靠近负极

1、(2008.鸡西).如图所示，在探究串联电路中的电压关系时．小华同学用电压表测出ab、bc、ac两端的电压分别为U_ab=2V，U_bc=2V，U_ac =4V．在表格中记录数据后．下一步应该做的是　　 (　 )

A．整理器材．结束实验　 　B．分析数据．得出结论

C．换用不同规格的小灯泡．再测出几组电压值

　 D．换用电压表的另一量程．再测出一组电压值

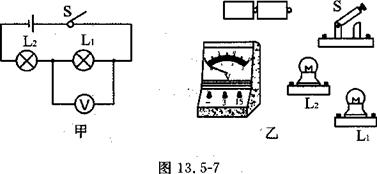

1．图13．5-7甲是用电压表测电压的电路图，用笔画线代替导线将图5-7乙中的实物按电路图的顺序连接起来．

10、(2008.四川巴中市)如图4的电路中，电流表测量的是(　 )

A．通过灯L1的电流 　　B．通过灯L2的电流

C. 通过灯L1和灯L2的电流之和 　

D．电源供给电路的总电流

9、如图所示的电路中，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是(　 )

A．两表指针均有明显偏转　 B．两表指针均几乎不动

C．电流表指针有明显偏转，电压表指针几乎不动

D．电压表指针有明显偏转，电流表指针几乎不动

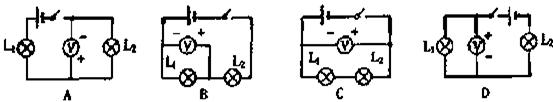

6、(08吉林)如图1所示，闭合开关后能测出小灯泡L₁两端的电压的电路是(　 　)

5、(08广安)在图2所示的各电路图中，能反映出L_l 、L₂并联，开关S断开后L₁仍能发光的是(　 )

4、(08福州)跷泉实验时连接了如同5所示的电路，闭合开关S₁和S₂后，下列分析正确的是(　　 )A.小灯泡亮、电铃响　 B.小灯泡亮、电铃不响　 C.小灯泡不亮、电铃响　 D.小灯泡不亮、电铃不响

3、(08柳州)如图1所示的串联电路，闭合开关时(　 )　 A．通过A点电流大于B点的电流　 B．通过B点电流大于C点的电流　 C．通过A点电流大于C、点的电流　 D．通过A、B、C三点的电流相等

2．(08嘉兴)高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。下列最适合用作这种材料的是(　　 )

A．铝合金　　　 B．橡胶　　 　C．干木材　　　 D．陶瓷
