5．在做“观察凸透镜成像”的实验中发现，当蜡烛到透镜的距离为20厘米时，在透镜的另一侧光屏上得到一个缩小的像，如果蜡烛距透镜15厘米，则下列判断正确的是　　 (　　 )

　　 A．一定成缩小的实像　　 B.一定成等大的实像

　　 C．可能成放大的实像　　 D．可能成虚像

4．如图所示，物体AB位于凸透镜的主光轴上，当将透镜遮住一半后，；

　 AB在光屏上的像　　 (　　 )

　 A．只有上半部，亮度不变　 B．只有下半部，亮度不变

　 C.与原来相同，亮度不变’　　 D．与原来相同，亮度变暗

3．垂柳屹立在湖边，湖中的鱼游来游去，当我们向湖中看去，看到鱼儿在

　　 柳枝间穿来穿去，则我们看到湖中的像是 (　　 )

　　 A．柳是虚像，鱼是实像　　 B．柳是虚像，鱼也是虚像

　　 C．柳是实像，鱼是虚像　　 D.柳和鱼都是实像

2．如图所示，一盛水容器置于水平桌面上，一束方向不变的光线从左方斜

　　 射向水面，这时反射角为α，折射角为γ，若把容器的右端稍微垫高，待

　　 水面重新平静后，反射角为α’，折射角为γ’，那么　　 (　　 )

　　 A. α’ <α,γ’<γ　 B．α’=α,γ’=γ

　 　C.　 α’>α,γ’>γ　 D．α’ <α,γ’>γ

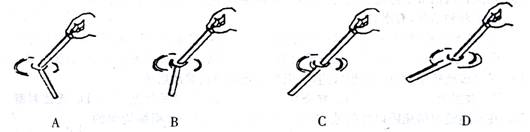

1．如图所示是我们看到的筷子斜插入水中的情况，其中正确的是　　 (　　 )

5.如右图所示,为什么池塘底的石块看起来比实际的浅？若要用竹竿去击中它,应瞄准哪一点？若要用一束光线去击中它,又应瞄准哪一点？

4.作出右图中光线垂直入射三棱镜时折射的大致光路图.

3.如下图所示是光线通过三棱镜时折射光线的示意图,其中正确的是……(　 )

2.一束光线从空气斜射入玻璃砖,光通过平行玻璃砖的光路,如下图所示,其中正确是………………………………………………………(　 )

1.如右图所示,光在空气与玻璃两种物质界面处的光路图.由图可知,入射角等于_______,反射角等于_______,折射角等于_______,折射光线是在________介质中传播的.
