7.在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有

A．升压变压器的输出电压增大

B．降压变压器的输出电压增大

C．输电线上损耗的功率增大

D．输电线上损耗的功率占总功率的比例增大

[答案]CD

[解析]本题考查变压器和远距离输电相关知识。升压和降压变压器的输出电压由输入电压和线圈的匝数决定，不受到输出功率的影响，因此输出电压不发生变化，A项和B项错误；，可知随着输出功率的增大，输电线上损耗的功率越大，C项正确；

每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答得0分.

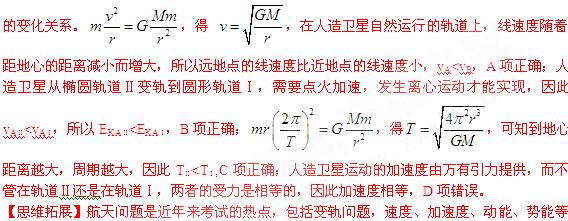

6、2009年5月，航天飞机在完成对哈勃空间望远镜的维修任务后，在A点从圆形轨道Ⅰ进入椭圆轨道Ⅱ，B为轨道Ⅱ上的一点，如图所示，关于航天飞机的运动，下列说法中正确的有

(A)在轨道Ⅱ上经过A的速度小于经过B的速度

(B)在轨道Ⅱ上经过A的动能小于在轨道Ⅰ上经过A的动能

(C)在轨道Ⅱ上运动的周期小于在轨道Ⅰ上运动的周期

(D)在轨道Ⅱ上经过A的加速度小于在轨道Ⅰ上经过A的加速度

[答案]ABC

[解析]本题考查人造地球卫星的变轨问题以及圆周运动各量随半径问题的考查，要进行归纳总结，主要是应用圆周运动的知识和功能关系。

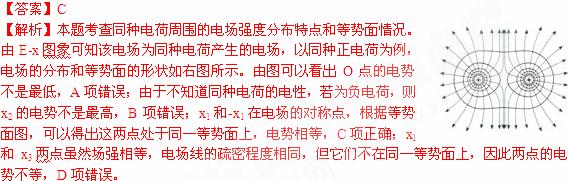

5.空间有一沿x轴对称分布的电场，其电场强度E随x变化的图像如图所示。下列说法正确的是

(A)O点的电势最低

(B)点的电势最高

(C)和-两点的电势相等

(D)和两点的电势相等

4.如图所示的电路中，电源的电动势为E,内阻为r,电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t=0时刻闭合开关S,经过一段时间后，在t=t₁时刻断开S,下列表示A、B两点间电压U_AB随时间t变化的图像中，正确的是

3、如图所示，置于水平地面的三脚架上固定着一质量为m的照相机，三脚架的三根轻质支架等长，与竖直方向均成角，则每根支架中承受的压力大小为

(A)(B)(C)(D)

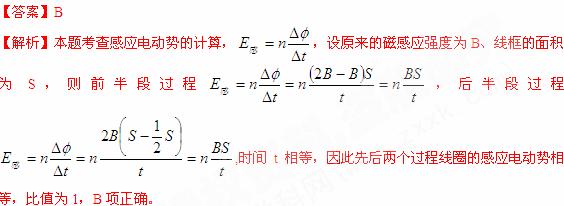

2、一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在1 s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在1 s 时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为

(A)　 (B)1　 (C)2　　 (D)4

1、如图所示，一块橡皮用细线悬挂于O点，用铅笔靠着线的左侧水平向右匀速移动，运动中始终保持悬线竖直，则橡皮运动的速度

(A)大小和方向均不变

(B)大小不变，方向改变

(C)大小改变，方向不变

(D)大小和方向均改变

[答案]A

[解析]本题考查运动的合成与分解。橡皮参与了水平向右和竖直向上的分运动，如图所示，两个方向的分运动都是匀速直线运动，v_x和v_y恒定，则v_合恒定，则橡皮运动的速度大小和方向都不变，A项正确。

35.　　　 (18分)如图15所示，一条轨道固定在竖直平面内，粗糙的ab段水平，bcde段光滑，cde段是以O为圆心、R为半径的一小段圆弧。可视为质点的物块A和B紧靠在一起，静止于b处，A的质量是B的3倍。两物体在足够大的内力作用下突然分离，分别向左、右始终沿轨道运动。B到b点时速度沿水平方向，此时轨道对B的支持力大小等于B所受重力的，A与ab段的动摩擦因数为μ，重力加速度g，求：

(1)　　　 物块B在d点的速度大小v;

(2)　　　 物块A滑行的距离s .

36　　　　 (18分)如图16(a)所示，左为某同学设想的粒子速度选择装置，由水平转轴及两个薄盘N₁、N₂构成，两盘面平行且与转轴垂直，相距为L，盘上各开一狭缝，两狭缝夹角可调(如图16(b))；右为水平放置的长为d的感光板，板的正上方有一匀强磁场，方向垂直纸面向外，磁感应强度为B.一小束速度不同、带正电的粒子沿水平方向射入N₁，能通过N₂的粒子经O点垂直进入磁场。 O到感光板的距离为，粒子电荷量为q,质量为m,不计重力。

(1)　　　 若两狭缝平行且盘静止(如图16(c))，某一粒子进入磁场后，数值向下打在感光板中心点M上，求该粒子在磁场中运动的时间t;

(2)　　　 若两狭缝夹角为θ₀，盘匀速转动，转动方向如图16(b).要使穿过N₁、N₂的粒子均打到感光板P₁、P₂连线上，试分析盘转动角速度ω的取值范围(设通过N₁的所有粒子在盘转一圈的时间内都能到达N₂)。

34.(18分)

　 (1)图13是某同学在做匀变速直线运动实验中获得的一条纸带。

　　　 ①已知打点计时器电源频率为50Hz，则纸带上打相邻两点的时间间隔为_________。

　　　 ②ABCD是纸带上四个计数点，每两个相邻计数点间有四个点没有画出。从图13中读出A、B两点间距s= __________；C点对应的速度是________(计算结果保留三位有效数字)。

　 (2)某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻(=5)一个，开关两个，导线若干，实验原理图如图14(a).

　　　　 ①在图14(b)的实物图中，已正确连接了部分电路，请完成余下电路的连接。

　　　　 ②请完成下列主要实验步骤；

A．　　 检查并调节电压表指针指零；调节电阻箱，示数如图14(c)所示，读得电阻值是____________;

B．　 将开关　 闭合，开关断开，电压表的示数是1.49V；

C．　 将开关 _______,电压表的示数是1.16V；断开开关 。

　　　　 ③使用测得的数据，计算出干电池的内阻是_______(计算结果保留二位有效数字)。

　　　　 ④由于所有电压表不是理想电压表，所以测得的电动势比实际值偏_________(填“大”或“小”)。

21．图8是某一点电荷的电场线分布图，下列表述正确的是

A.a点的电势高于b点的电势　

B.该点电荷带负电　

C.a点和b点电场强度的方向相同　

D.a点的电场强度大于b点的电场强度
