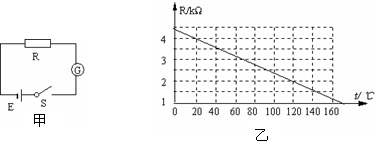

20．(15分)温度传感器广泛应用于室内空调、电冰箱和微波炉等家用电器中，它是利用热敏电阻的阻值随温度变化而变化的特性工作的．在图(甲)中，电源的电动势E＝9.0V，内电阻可忽略不计；G为灵敏电流表，内阻Rg保持不变；R为热敏电阻，其电阻值R随温度t变化关系如图(乙)的R－t图线所示．闭合开关S，当R的温度等于20℃时，电流表的示数I₁＝2mA，问当电流表的示数I₂＝3.6mA时，热敏电阻R的温度是多少摄氏度？

19．(1)(8分)某班同学在做“练习使用多用电表”的实验。

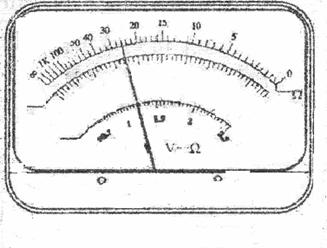

①某同学用多用电表的欧姆挡测量电阻R_X的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图1所示，此被测电阻的阻值约为　　　　　 Ω.

②某同学按如图2所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮。该同学用多用电表的欧姆挡检查电路的故障。检查前，应将开关S　　　 。(选填“闭合”或“断开”)

③若②中同学检查结果如下图所示，由此可以确定(　　 )

　　　 A．灯A断路　　　　　　　　　　　　　　　　　　　　　 B．滑动变阻器断路

　　　 C．灯A、B都断路　　　　　　　　　　　　　　　　　 D．d、e间导线断路

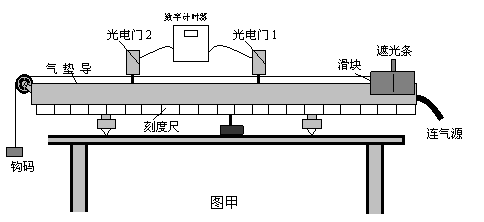

(2)(10分)某实验小组利用如图甲所示的实验装置来探究当合外力一定时，物体运动的加速度与其质量之间的关系。

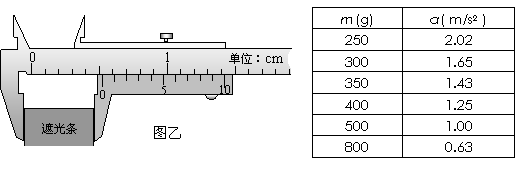

①由图甲中刻度尺读出两个光电门中心之间的距离s=24cm，由图乙中游标卡尺测得遮光条的宽度d=　　　 cm。该实验小组在做实验时，将滑块从图甲所示位置由静止释放，由数字计时器可以读出遮光条通过光电门1的时间Δt₁，遮光条通过光电门2的时间Δt₂，则滑块经过光电门1时的瞬时速度的表达式v₁=　　　　　 ，滑块经过光电门2时

的瞬时速度的表达式v₂ =　　　　　 ，则滑块的加速度的表达式a=　　　　　　 。(以上表达式均用字母表示)。

②在本次实验中，实验小组通过改变滑块质量总共做了6组实验，得到如下表所示的实验数据。通过计算分析上表数据后，你得出的结论是　　　　　　　　　　　　　　　　 ，

③如果想通过图像法进一步确认自己的结论，简要说出你的做法　　　　　　　 　　　　

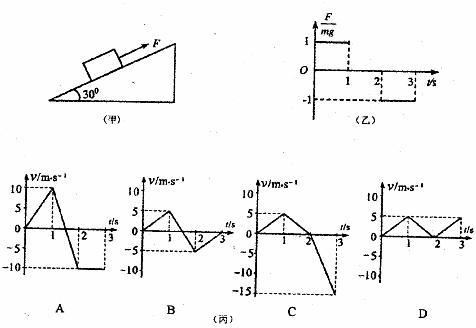

18．图甲所示，在倾角为30°足够长的光滑斜面上，质量为m的物块受到平行于斜面的力F作用，其变化规律如图乙，纵坐标为F与mg的比值，规定力沿斜面向上为正方向，则丙中正确表达物块速度v随时间t变化规律的是(物块初速度为零，g取10m/s)：

第Ⅱ卷　 必考部分

共9题，共157分

17．如图，绝缘光滑的圆环竖直放置在水平向右的匀强电场中，环上　 a、c是竖直直径的两端，b、d是水平直径的两端，质量为m的带电小球套在圆环上，从a点由静止释放，沿abc运动到d点时的速度恰好为零。在沿a→b→c→d的过程中，则小球：

A．在d点的加速度为零　 　　B．在b点的向心加速度最大

C．在d点的电势能最小　　　 D． 在b点的机械能最大

16. 2010年1月17日，我国在西昌卫星发射中心用“长征三号丙”运载火箭，成功将第三颗北斗导航卫星送入预定轨道，这标志着北斗导航卫星系统工程建设又迈出重要一步。我国自主研制的“北斗一号”卫星导航系统在四川汶川抗震救灾和北京奥运会中发挥了巨大的作用。北斗导航系统又被称为“双星定位系统”，具有导航、定位等功能。“北斗”系统中两颗工作星均绕地心O做匀速圆周运动，轨道半径为，某时刻2颗工作卫星分别位于轨道上的A、B两位置(如图所示)．若卫星均顺时针运行，地球表面处的重力加速度为g，地球半径为R，不计卫星间的相互作用力．则以下判断中错误的是:

A．这2颗卫星的加速度大小相等，均为

B．卫星1向后喷气就一定能追上卫星2

C．卫星1由位置A运动到位置B所需的时间为

D．卫星1由位置A运动到位置B的过程中万有引力做功为零

15． 如图所示，理想变压器原副线圈匝数之比为4：1。原线圈接入一电压为的交流电源，副线圈接一个R=27.5的负载电阻。若，则下述结论正确的是：

A．副线圈中电压表的读数为880V

B．副线圈中输出交流电的周期为

C．原线圈中电流表的读数为0.5 A

D．原线圈中的输入功率为

14．一列简谐横波沿x轴传播，波速，图甲为时刻的波形图，从此时刻开始，波中质点比质点先到达波峰位置。图乙中哪个图象表示质点的振动图象：

13．如图，两束较细的单色光A、B分别沿半径射入截面为半圆的玻璃砖后，都由圆心0沿OP射出．对于两束单色光，下列说法正确的是：

A．A光在真空中传播速度较大

B．A光穿过玻璃砖的时间较长

C．分别用两束光做双缝干涉实验且装置相同，则A光在屏上形成的相邻亮纹间距较小

D．玻璃对A光的折射率较小

12．下表是五种银盐的溶度积常数(25℃)

　　　 下列说法错误的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　 A．五种物质在常温下溶解度最大的是Ag₂SO₄

　　　 B．将氯化银溶解于水后，向其中加入Na₂S，则可以生成黑色沉淀

　　　 C．氯化银、溴化银和碘化银三种物质在常温下的溶解度按氯、溴、碘的顺序减小

　　　 D．向100mL0.1mol·L^-1的Na₂SO₄溶液中加入1 mL0.1mol·L^-1的AgNO₃溶液，有白色沉淀生成

11．下列实验的失败是因为缺少必要的实验步骤造成的是　　　　　　　　　　　　　　　　　　　

　　 ①将乙醇和乙酸混合，再加入稀硫酸供热制乙酸乙酯

　　 ②将在酒精灯火焰上灼烧至表面变黑的Cu丝冷却后插入乙醇中，Cu丝表面仍是黑色

　　 ③要除去甲烷中混有乙烯得到干燥纯净的甲烷，将甲烷和乙烯的混合气体通过溴水

　　 ④做葡萄糖的还原性实验时，当加入新制的氢氧化铜碱性悬浊溶液后，未出现红色沉淀

　　 ⑤检验淀粉已经水解，将淀粉与少量稀硫酸加热一段时间后，加入银氨溶液后未析出银镜

A．①④⑤　　 　　　 B．①③④⑤　 　　　 C．③④⑤　　　 　　　 D．④⑤
