21. 小婷在厨房里帮妈妈煮汤，在做汤的过程中，小婷思考了一些物理问题。

(1)当锅里的水煮一段时间后，小婷发现玻璃盖下面附有许多小水珠，产生小水珠的物态变化过程是　　　　　 、　　　　　 。

(2)水沸腾时锅盖产生跳动，这时　　　　　 能转化为　　　　 能。

(3)小婷揭开锅盖，在沸腾的水中加入植物油，植物油浮在水上而不沸腾，这说明植物油和水具有不同的　　　　　 和　　　　　 。

(4)加入食物和佐料，过一会儿，就闻到香喷喷的味道，能闻到香味说明　　　　　　　　　　

(5)小婷在煮汤过程中，不小心在桌上洒下一点水和一点植物油，过一段时间后水干了而油不干，可以猜想液体蒸发的快慢与液体的　　　　 的关。

20. 发光二极管是一种发展前景非常好的照明灯具，电子制作兴趣组的同学用“2.5V　 10mA”的高亮度发光二极管连接成如图16电路。

(1)若电源电压为3V，为使发光二极管正常发光，电阻R₀的阻值应为多少？

(2)实验发现，4只“2.5V　 10mA”的高亮度发光二极管与1只“2.5V 　0.3A”的小灯泡正常发光时亮度相同，照明时若用4只高亮度发光二极管取代“2.5V　 0.3A”的小灯泡，正常发光1h可节约多少电能？

　 六、综合能力题(本题3小题，共24分)

19．为迎接 2010年广州亚运会，我省体育健儿在紧张地备战。如图15所示，该运动员在一次训练中，用2s的时间将200kg 的杠铃举高1.6m ，请你算一算，该运动员

(l)举起杠铃的平均速度是多少？

(2)杠铃所受的重力为多少N? (g取10N/kg)

(3)这一次举起杠铃的过程中至少做了多少J的功？

(4)举起杠铃的功率至少是多少W ?

18. 在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V。

(1)连接电路时，开关应　　　　　 。

　 (2)请你用笔画线代替导线将图13中的电路连接完整。

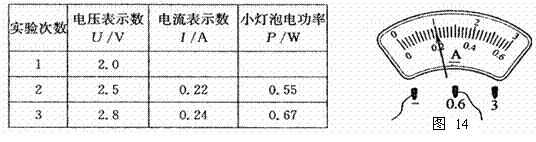

(4)排除故障后，实验得到的数据如下表。在第1次实验中，小灯泡两端电压为2.0V时，电流表示数如图14所示，则通过小灯泡的电流为　　　　 A，此时小灯泡的实际功率为　　　　 W。

(5)由上表可知，小灯泡的额定功率为　　　　 W；小灯泡的实际功率随实际电压的增大而　　　　　　 　(选填“增大”或“减小”)。

17. 在利用光具座进行凸透镜成像的实验探究中：

(1)如图11所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有　　　　 作用，该凸透镜的焦距是　　　　 cm。

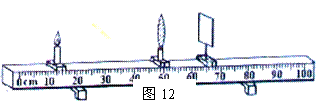

(2)小华同学将蜡烛、凸透镜、光屏依次放在光具座上，如图12所示，并使烛焰、凸透镜、光屏三者的中心在同一高度上，目的是　　 　　　　　　　　。实验过程中凸透镜保持在光具座上50cm的位置处不变，将烛焰移动到光具座上的15cm位置处，移动光屏，使烛焰在光屏上成清晰的像，这个像应是一个倒立、 　　　的实像，应用这一原理制成的光学仪器有　　　　　　　　 　。

(3)小华同学对凸透镜成像做了进一步的探究，让凸透镜和烛焰的位置保持不变，接着她将一个眼镜放在透镜左侧，结果发现屏上烛焰的像变的模糊，向右移动光屏，光屏上烛焰的像又重新变的清晰，她放入的眼镜是　　　　　　 (近或远)视眼镜，这种镜是　　　　 透镜。

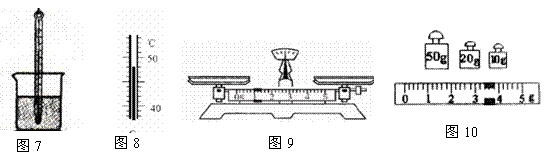

16. (1)常用温度计是根据液体的　　　　　　　 原理制成的。如图7，温度计在测水的温度时要注意(写出一条)　　　　　 ；图8中温度计的读数是　　　　 。

　 (2)调节天平平衡时，某同学将天平放在水平工作面上后，发现天平如图9所示；则接下来的操作应是：　　　　　　　　　　　　　　　　　　　　　 。

(3)用天平和量筒测某种矿石的密度，用已调好的天平称矿石的质量，当天平平衡时，放在右盘中的砝码和游码在标尺上的位置如图10所示，则矿石的质量是 　　　　g，用量筒测出矿石的体积是30cm³，由此可知，矿石的密度为 　　　　　　　g/cm³。

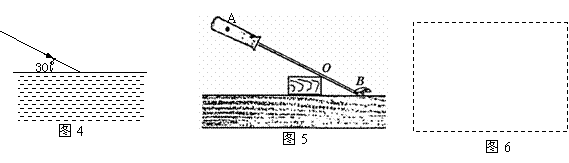

15．(1)如图4所示，一入射光线与水面成30°角从空气射向水面，请画出其反射光线方向和折射光线的大致方向，并在图中标出其反射角的大小。

(2)图5为用螺丝刀撬图钉的示意图，要在图中A点用最小的力F₁ 撬起图钉，在图中画出动力F₁的示意图及它的力臂l₁．

(3)保密室有两道门，只有当两道门都关上时(关上一道门相当于闭合一个开关)，值班室内的指示灯才会发光，表明门都关上了。在图6方框内画出符合要求的电路图。

14．小明家的电能表如图3所示，小明家自装表至今用电　　　 kW·h；家中用电

器的总功率不能超过　　　　 W。当小明家只有一盏电灯工作时，3min内转盘正

好转过5圈则该灯泡的功率是　　　 　　。

13．真空中电磁波的传播速度与_______相同(选填“声速”或“光速”)；由公式v=λf可知，波长越长的电磁波频率越_______(选填“高”或“低”)：实验证明，_______材料制成的壳体或网罩(选填“金属”或“非金属”)，对电磁波有屏蔽作用。

12．汽车散热器等制冷设备常用水作为冷却剂，这是利用了水的________较大的性质，通过　　　　　 的方式改变水的内能。如果汽车散热器中装有5kg的水，在温度升高10℃的过程中，水吸收的热量是__________________J。[已知c_水=4.2×10³J/(kg·℃)]
