17.在光滑水平面上有一质量m=1.0×10^-3 kg、电荷量q=1.0×10^-10 C的带正电小球，静止在O点，以O点为原点，在该水平面内建立直角坐标系Oxy,现突然加一沿x轴正方向、场强大小E=2.0×10⁶ V/m的匀强电场，使小球开始运动，经过1.0 s，所加电场突然变为沿y轴正方向、场强大小仍为E=2.0×10⁶ V/m的匀强电场，再经过1.0 s，所加电场又突然变为另一个匀强电场，使小球在此电场作用下经1.0 s速度变为零，求此电场的方向及速度变为零时小球的位置.

16．如图所示，一带电为+q质量为m的小球，从距地面高h处以一定的初速水平抛出， 在距抛出点水平距离为L处有根管口比小球略大的竖直细管，管的上口距地面h/2。为了使小球能无碰撞地通过管子，可在管子上方整个区域内加一水平向左的匀强电场，求：

(1)小球的初速度；

(2)应加电场的场强；

(3)小球落地时的动能。

15．如图、质量为m，电量为q的带电粒子以初速v₀从两平行金属板左侧中央平行于极板飞入匀强电场，两平行金属板两端的电压为U，两板的距离为d, 长度为L，并能从另一端射出，(不计重力)。

求：(1)两板间的场强大小。(2)粒子刚射出时的竖直偏移量的大小．

14．如图所示，真空中有两个静止点电荷，Q= +2×10^-4C，q=－2×10^-5C，它们相距r=2m，求：

　 (1) q受的电场力．

　 (2) q所在的B点的场强E_B

　 (3)只将q换为q′=4×10^-5C的正点电荷．再求q′受的电场力及B点的场强．

　 (4)将电荷q拿去后再求B点场强．

13．示波管是示波器的核心部件，它由电子枪、________和________三部分组成，如图9所示．如果在荧光屏上P点出现亮斑，可知示波管中的极板X的电势______(填“高于”或“低于”)极板X ′；极板Y的电势______(填“高于”或“低于”)极板Y ′

。

12、如图所示为等距平行的电力线，A、B为同一条电力线上的两点，它们相距10厘米；C点为电场中的另一点，A、C两点相距30厘米，A、C两点连线与电力线所夹角为60 ° 。已知U_AC=－150伏，则该电场的场强大小为________，方向________A、B两点间的电势差U_AB为________

11、如下图所示，Q₁和Q₂是等量异种点电荷，M、N是两个点电荷连线的垂直平分线上的两点.将正电荷q从无限远处沿MN线移到电场中，电场力对电荷q做的功为　　 .取无限远处的电势为零，那么A点的电势为　　　 值，B点的电势为　　　 值(填正、负或零).

10、一对平行金属板A、B间电压变化如图所示，一个不计重力的带负电的粒子原来静止在O点处，下面几种关于粒子的运动情况的说法中哪些是正确的　　　　　　

A. 在t＝0时无初速释放，则粒子一定能打到A板上

B. 在t＝0时无初速释放，粒子在满足一定条件的情况下才会打到A板上

C. 在t＝T／4时无初速释放，则粒子一定能打到A板上

D. 在t＝T／4时无初速释放,粒子在满足一定条件的情况下才会打到A板上

9．一平行板电容器中存在匀强电场，电场沿竖直方向。两个比荷(即粒子的电荷量与质量之比)不同的带正电的粒子a和b，从电容器边缘的P点(如图)以相同的水平速度射入两平行板之间。测得a和b与电容器的撞击点到入射点之间的水平距离之比为1∶2。若不计重力，则a和b的比荷之比是

A．1∶2　　　　　 B．1∶1

C．2∶1　　　　　 D．4∶1

6．如图3所示，平行板电容器的两极板A、B接于电池两极，一带正电的小球悬挂在电容器内部，闭合S，电容器充电，这时悬线偏离竖直方向的夹角为θ．

A．保持S闭合，将A板向B板靠近，则θ增大

B．保持S闭合，将A板向B板靠近，则θ不变

C．断开S，将A板向B板靠近，则θ增大

D．断开S，将A板向B板靠近，则θ不变

　　 A．动能增加8.0J 　　　　　　　　　　

B．电势能增加24J

C．机械能减少24J 　　　　　　　　　

D．机械能增加48J

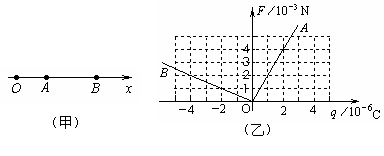

8如图(甲)所示，在x轴上有一个点电荷Q(图中未画出)，O、A、B为轴上三点。放在A、B两点的检验电荷受到的电场力跟检验电荷所带电荷量的关系如图5(乙)所示。以x轴的正方向为电场力的正方向，则　　　　　

A．点电荷Q一定为正电荷

B．点电荷Q在AB之间

C．A点的电场强度大小为2×10³N/C

D．A点的电势比B点的电势高
