27．福建省龙岩二中2010届高三摸底考试在电流表扩大量程的实验中，要将量程为200μA的电流表G改装成量程为0.2A的电流表，需先用如图1所示的电路即“半偏法”测出此电流表的内电阻R_g．

①在测量R_g的实验中，滑动变阻器有如下的规格供选择：

A．滑动变阻器(阻值范围0-10Ω)

B．滑动变阻器(阻值范围0-1500Ω)

为了便于实验的调节操作，减小误差，滑动变阻器R_滑应选用　　 ．(填入选用器材的字母代号)　

②当电阻箱的阻值为R₁时，调节滑动变阻器滑动头P的位置，使电流表G满偏；保持滑动头P的位置不动，调整电阻箱接入电路的阻值，当电阻箱的阻值为R₂时，电流表G恰好半偏．则电流表G的内电阻R_g=　　　　 ．

③若测得R_g=500Ω，为完成上述改装，需要用一个约为　　 Ω的电阻与电流表并联．　

④用改装成的电流表，按图2所示的电路测量未知电阻R_x．若测量未知电阻R_x时，电压表的示数为1.2V，而改装后的电流表的表头(刻度盘仍为原电流表的刻度)示数如图3所示，那么R_x的测量值为__________Ω． ⑤如果测量与操作均正确，那么R_x的测量值将　　　 (选填“大于”或“小于”)R_x的真实值． (各1分)

答案：(2) A　　 R₂ -2R₁　　 0.5Ω　　 10Ω　　 小于

26．海南省海口市2010届高三调研测试测量一只量程已知的电压表内阻，器材如下：

A. 待测电压表　　　 (量程3V，内阻约3KΩ)

B．电流表　　　　　 (量程0.6A，内阻0.01Ω)

C. 定值电阻　 R　　 (阻值2KΩ，额定电流0.5A)

D．电源　　　 E　　 (电动势约3V，内阻不计)

E．开关两只，S₁、S₂，导线若干

(1)某同学设计了如图8(甲)所示的测量电路，在实验操作时，发现不可行。你认为主要问题是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(2)请从上述所给器材中选用所需器材，帮助该同学设计一个能尽量减小实验误差的测量电路，并在虚线框内画出原理图，要求标明给定器材的符号。用需要测量的物理量和电路中器材已给的物理量，写出电压表内阻的计算式Rv=　　　　　　　　　　　　 。并从图8(乙)所给的器材中选出你所需要的器材，连接成实验电路图。

答案：(1)不可行理由：电流表量程太大，而电路中电流太小，电流表没有明显读数。(3分)

(2) 电路图(2分)　　 连线(2分)

　　 　　　(2分)　

25．江苏省淮阴中学2010届高三摸底考试某同学通过实验研究小灯泡的电流与电压的关系．可用的器材如下：电源(电动势3V，内阻1Ω)、电键、滑动变阻器(最大阻值20Ω)、电压表、电流表、小灯泡、导线若干．

(1)实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而　 　▲　 　(填“增大”、“减小”或“不变”)．

(2)根据图a，在图b中把缺少的导线补全，连接成实验的电路(其中电流表和电压表分别测量小灯泡的电流和电压)。

(3)若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是　 　▲ 　W。(电压表和电流表均视为理想电表)

答案：(1)增大……2分　

(2)如图……3分，电流表与滑动变阻器之间的导线接到滑动变阻器上端任一接线柱都对，电流表量程选择不作为评分标准，但导线有其他连接错误的即不给分

　(3)0.32W(0.30~0.34都对)……4分，答案2分，直线图象2分．答案对但是图象没画的不能得分．

24. 福建省湖雷中学2010届高三上学期第四次月考如图13所示，用伏安法测电阻，当被测电阻阻值不能估计时，可采用试接法。让伏特表一端接在电路的a点上，另一端先后接在b点和c点，注意观察两个电表的示数，若安培表的示数有显著变化，则待测电阻的阻值　　 ，(填较大或较小)伏特表应接在a、　　 两点，并且测量结果与真实值相比　　　 。(填偏大或偏小)

答案：较大、C、偏大

23．江苏省盐城、泰州联考2010届高三学情调研测量一块量程已知的电压表的内阻，器材如下：

A．待测电压表(量程3V，内阻约3KΩ)一块

B．电流表(量程3A，内阻0.01Ω)一只

C．定值电阻(R=3KΩ，额定电流0.5A)一个

D．电池组(电动势略小于3V，内阻不计)

E．开关两只　　

F．导线若干

有一同学利用上面所给器材，进行如下实验操作：

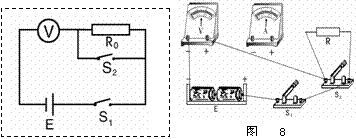

(1)(8分)为了更准确的测出该电压表内阻的大小，该同学设计了如图甲、乙两个实验电路。你认为其中相对比较合理的是　 ▲▲　 　(填“甲”或“乙”)电路。其理由是 　▲▲　 　　。

(2)(8分)用你选择的电路进行实验时，需要直接测量的物理量 　　▲▲ 　　；用上述所测各物理量表示电压表内阻，其表达式应为R_v＝　 ▲▲ 　　。

答案：(1)乙 ； 因为甲图中电压表的内阻大，流过电流表的电流太小，读数误差比较大

(2)K₂闭合前后电压表的读数U₁、U₂ 　；

22．江苏省扬州中学2010届高三综合练习在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

A．干电池E(电动势约为1.5V、内电阻大约为1.0)

B．电压表V(0~15V)

C．电流表A(0~0.6A、内阻0.1)

D．电流表G(满偏电流3mA、内阻R_g=10)

E．滑动变阻器R₁(0~10、10A)

F．滑动变阻器R₂(0~100、1A)　

G．定值电阻R₃=990

H．开关、导线若干　

(1)为了方便且能较准确地进行测量，其中应选用的滑动变阻器是_____(填写“R₁”或“R₂”)；

(2)请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号；

(3)图示为某一同学根据他设计的实验，绘出的I₁-I₂图线(I₁为电流表G的示数， I₂为电流表A的示数)，由图线可求得被测电池的电动势E =_____V，内电阻r =_____．

答案：(1)R₁；

(2)电路图如右图所示；

(3)E=1.47 (1.46~1.48均对)，r=0.83　 (0.81~0.85均可以)

21．贵州省兴义市清华实验学校2010届高三9月月考现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50 mA，为了测定这个电池的电动势和内阻，某同学利用如图(a)所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0-9 999Ω，R₀是定值电阻，起保护电路的作用．

　 (1)实验室备有的定值电阻R₀有以下几种规格：

A．10Ω 2.5 W　　　 　　　　　　　　　　 B．100Ω 1. 0 W

C．200Ω 1. 0 W　　 　　　　　　　　　　 D．2 000Ω 5.0 W

本实验应选哪一种规格？答　　　　　 。

　(2)该同学接入符合要求的R₀后，闭合开关S，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图 (b)所示的图线(已知该直线的截距为0.1 V^-1)．则根据该同学所作出的图线可求得该电池的电动势E为　　 V，内阻r为　　　 Ω.

答案：(1)C　 (2)10　 46±2

20．山东省潍坊市2010届高三上学期阶段性测试有一个小灯泡上标有“4 V　 2 W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：

A.电压表(0-5 V，内阻10 kΩ)　　 B.电压表(0-10 V，内阻20 kΩ)

C.电流表(0-0.3 A，内阻1 Ω)　　　 D.电流表(0-0.6 A，内阻0.4 Ω)

E.滑动变阻器(5 Ω，1 A)　　　　　 F.滑动变阻器(500 Ω，0.2 A)

(1)实验中电压表应选用______，电流表应选用______.为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用__________(用序号字母表示)。

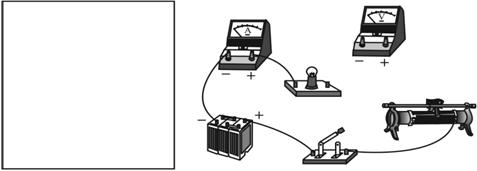

(2)请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。

答案：(1)A　 D　 E(每空2分)

(2)

19．江苏省盐城、泰州联考2010届高三学情调研某同学在做多用电表测电阻的实验中：

(1)测量某电阻时，用“×10W”档时发现指针偏转角度过大，他应该换用_____档(填“×1W”或“×100W”)，换档后，在测量前先要______________。

(2)如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。

若是用A档测量，指针偏转如D，

则读数为________；

若是用B档测量，指针偏转如D，

则读数为_______；

若是用C档测量，指针偏转如D，

则读数为_______。

答案：(1) ´1 　， 重新调零　 (2) ， 6.4mA ， 32.0 V

18. 浙江省温州市十校联合体2010届高三期中联考用以下器材测量待测电阻R_x的阻值：

　　 待测电阻R_x：阻值约为100Ω；

电源E：电动势约为6.0V、内阻忽略不计；

电流表1：量程50mA、内阻r₁=20Ω；；

电流表2：量程300 mA、内阻r₂约为4Ω

定值电阻R₀：阻值为20Ω；

滑动变阻器R：最大阻值为10Ω；

单刀单掷开关S、导线若干.

测量电阻R_x的电路图如右图所示

⑴电路图中的电流表A1应该选择电流表　　　　　 (填“1”或“2”)，开关S闭合前，滑动变阻器R滑片应该移到　　　 端(填“A”、“ B”或“无要求”) (4分)

⑵若某次测量中电流表A₁的示数为I₁，电流表A₂的示数为I₂，则由已知量和测得量表示R_x的表达式为R_x=　　　　　　　 .(4分)

答案：① 1(2分)A (2分)②(4分)电表选2时也给分
