17.(2009)(1)用多用表的欧姆档测量阻值
约为几十kW的电阻Rx,以下给出的是可
能的操作步骤,其中S为选择开关,P为
欧姆档调零旋钮,把你认为正确的步骤前
的字母按合理的顺序填写在下面的横线上。
a.将两表笔短接,调节P使指针对准刻度盘上欧姆档的零刻度,断开两表笔
b.将两表笔分别连接到被测电阻的两端,读出Rx的阻值后,断开两表笔
c.旋转S使其尖端对准欧姆档´1k
d.旋转S使其尖端对准欧姆档´100
e.旋转S使其尖端对准交流500V档,并拔出两表笔 __________________。
根据右图所示指针位置,此被测电阻的阻值约为___________W。
(2)(多选题)下述关于用多用表欧姆档测电阻的说法中正确的是( )

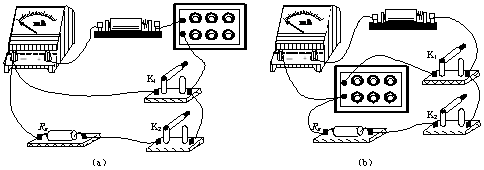

(A)测量电阻时如果指针偏转过大,应将选择开关S拨至倍率较小的档位,重新调零后测量
(B)测量电阻时,如果红、黑表笔分别插在负、正插孔,则会影响测量结果
(C)测量电路中的某个电阻,应该把该电阻与电路断开
(D)测量阻值不同的电阻时都必须重新调零
16.(2008)如图所示是测量通电螺线管A内部磁感应强度B及其与电流I关系的实验装置。将截面积为S、匝数为N的小试测线圈P置于通电螺线管A中间,试测线圈平面与螺线管的轴线垂直,可认为穿过该试测线圈的磁场均匀,将试测线圈引线的两端与冲击电流计D相连。拨动双刀双掷换向开关K,改变通入螺线管的电流方向,而不改变电流的大小,在P中产生的感应电流引起D的指针偏转。
|
实验次数 |
电流I(A) |
磁感应强度B(´10-3T) |
|
1 |
0.5 |
0.62 |
|
2 |
1.0 |
1.25 |
|
3 |
1.5 |
1.88 |
|
4 |
2.0 |
2.51 |
|
5 |
2.5 |
3.12 |
(1)将开关合到位置1,待螺线管中的电流稳定后,再将K从位置1拨到位置2,测得D的最大偏转距离为dm,已知冲击电流计的磁通灵敏度为Dφ,Dφ=,式中Dφ为单匝试测线圈磁通量的变化量,则试测线圈所在处的磁感应强度的大小为B=__________;若将K从位置1拨到位置2所用的时间为Dt,则试测线圈P中产生的平均感应电动势e=__________。
(2)调节可变电阻R,多次改变电流并拨动K,得到A中电流I和磁感应强度B的数据,见右表。由此可得,螺线管A内磁感应强度B与电流I的关系式为B=__________。
(3)(多选题)为了减少实验误差,提高测量的准确性,可采取的措施有( )
(A)适当增加试测线圈的匝数N
(B)适当增大试测线圈的横截面积S
(C)适当增大可变电阻R的阻值
(D)适当延长拨动开关的时间
15.![]()
(2008)某同学利用图(a)所示的电路研究灯泡L1(6V,1.5W)、L2(6V,10W)的发光情况(假设灯泡电阻恒定),图(b)为实物图。
(1)他分别将L1、L2接入图(a)中的虚线框位置,移动滑动变阻器的滑片,当电压表示数为6 V时,发现灯泡均能正常发光。在图(b)中用笔线代替导线将电路连线补充完整。
(2)接着他将L1和L2串联后接入图(a)中的虚线框位置,移动滑动变阻器的滑片,当电压表示数为6 V时,发现其中一个灯泡亮而另一个灯泡不亮,出现这种现象的原因是________。
(3)现有如下器材:电源E(6V,内阻不计),若灯泡L1(6V,1.5W)、L2(6V,10W)、L3(6V,10W),单刀双掷开关S,在图(c)中设计一个机动车转向灯的控制电路:当单刀双掷开关S与1相接时,信号灯L1亮,右转向灯L2亮而左转向灯L3不亮;当单刀双掷开关S与2相接时,信号灯L1亮,左转向灯L3亮而右转向灯L2不亮。
14.(2007)某同学设计了如图(a)所示电路研究电源输出功率变化情况。电源E电动势、内电阻恒定,R1为滑动变阻器,R2、R3为定值电阻,A、V为理想电表。
(1)若滑动片P由a滑至b时A示数一直变小,则R1和R2必须满足的关系是__________________。
(2)若R1=6W,R2=12W,电源内电阻r=6W,,当滑动片P由a滑至b时,电源E的输出功率P随外电路总电阻R的变化关系如图(b)所示,则R3的阻值应该选择( )
(A)2W。 (B)4W。 (C)6W。 (D)8W。
13.(2007)为了测量一个阻值较大的末知电阻,某同学使用了干电池(1.5V),毫安表(1mA),电阻箱(0-9999W),电键,导线等器材。该同学设计的实验电路如图(a)所示,实验时,将电阻箱阻值置于最大,断开K2,闭合K1,减小电阻箱的阻值,使电流表的示数为I1=1.00mA,记录电流强度值;然后保持电阻箱阻值不变,断开K1,闭合K2,此时电流表示数为I1=0.80mA,记录电流强度值。由此可得被测电阻的阻值为____________W。
经分析,该同学认为上述方案中电源电动势的值可能与标称值不一致,因此会造成误差。为避免电源对实验结果的影响,又设计了如图(b)所示的实验电路,实验过程如下:
断开K1,闭合K2,此时电流表指针处于某一位置,记录相应的电流值,其大小为I;断开K2,闭合K1,调节电阻箱的阻值,使电流表的示数为____________,记录此时电阻箱的阻值,其大小为R0。由此可测出Rx=___________。
12.(2006)表格中所列数据是测量小灯泡 U-I关系的实验数据:
|
U(V) |
0.0 |
0.2 |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
|
I(A) |
0.000 |
0.050 |
0.100 |
0.150 |
0.180 |
0.195 |
0.205 |
0.215 |
(1)分析上表内实验数据可知,应选用的实验电路图是图 (填“甲”或“乙”);
![]()
![]()
(2)在方格纸内画出小灯泡的U-I曲线.分析曲线可知小灯泡的电阻随I变大而 (填“变大”、“变小”或“不 变”);
(3)如图丙所示,用一个定值电阻R和两个上述小灯泡组成串并联电路,连接到内阻 不计、电动势为3V的电源上.已知流过电阻R的电流是流过灯泡b电流的两倍,则流 过灯泡b的电流约为 A.
11.
(2006)在研究电磁感应现象实验中,
(1)为了能明显地观察到实验现象,请在如图所示的实验器材中,选择必要的器材,在图中用实线连接成相应的实物电路图;
(2)将原线圈插人副线圈中,闭合电键,副线圈中感生电流与原线圈中电流的绕行方向 (填“相同”或“相反”);
(3)将原线圈拔出时,副线圈中的感生电流与 原线圈中电流的绕行方向 (填“相同”或“相反”).
10.
(2005)两实验小组使用相同规格的元件,按右图电路进行测量.他们将滑动变阻器的滑片P分别置于a、b、c、d、e五个间距相同的位置(a、e为滑动变阻器的两个端点),把相应的电流表示数记录在表一、表二中.对比两组数据,发现电流表示数的变化趋势不同.经检查,发现其中一个实验组使用的滑动变阻器发生断路.
|
表一(第一实验组) |
||||||
|
P的位置 |
a |
b |
c |
d |
e |
|
|
A的示数(A) |
0.84 |
0.48 |
0.42 |
0.48 |
0.84 |
|
|
表二(第二实验组) |
||||||
|
P的位置 |
a |
b |
c |
d |
X |
e |
|
A的示数(A) |
0.84 |
0.42 |
0.28 |
0.21 |
|
0.84 |
(1)滑动变阻器发生断路的是第 实验组;断路发生在滑动变阻器 段.
(2)表二中,对应滑片P在X(d、e之间的某一点)处的电流表示数的可能值为:
(A)0.16A (B)0.26A
(C)0.36A (D)0.46A
9.
(2005)一根长为1m的均匀电阻丝需与一“10V,5W”的灯同时工作,电源电压恒为100V.电阻丝阻值R = 100W(其阻值不随温度变化).现利用分压电路从电阻丝上获取电能,使灯正常工作.
(1)在右面方框中完成所需电路;(2)电路中电流表的量程应选择 (选填:“0~0.6A”或“0~3A”);(3)灯正常工作时,与其并联的电阻丝长度为 m(计算时保留小数点后二位).
8.(2004) 小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象,用实验得到如下数据(I和U分别小灯泡上的电流和电压):
|
I (A) |
0.12 |
0.21 |
0.29 |
0.34 |
0.38 |
0.42 |
0.45 |
0.47 |
0.49 |
0.50 |
|
U (V) |
0.20 |
0.40 |
0.60 |
0.80 |
1.00 |
1.20 |
1.40 |
1.60 |
1.80 |
2.00 |

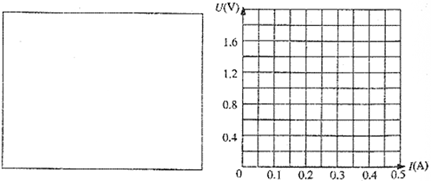

(1) 在左下框中画出实验电路图。可用的器材有:电压表、电流表、滑线变阻器(变化范围0-10W)、电源、小灯泡、电键、导线若干。
(2) 在右图中画出小灯泡的U-I曲线。
(3) 如果第15题实验中测得电池的电动势是1.5V,内阻是2.0W,问:将本题中的小灯泡接在该电池的两端,小灯泡的实际功率是多少?(简要写出求解过程:若需作图,可直接画在第(2)小题方格图中)
