21、按下列要求画出下图中物体所受的弹力的示意图。

(1)图：斜面对物块的支持力　　　 (2)图：墙壁对球的支持力

(3)图：大球面对小球的支持力 　　　(4)图：半球形碗内壁对杆下端的支持力和碗边缘对杆的支持力

(5)图：墙棱和地面对杆的弹力

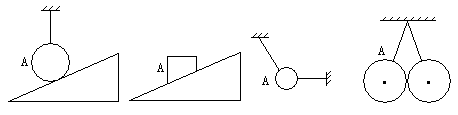

20.画出下列静止物体A所受弹力的示意图.

19、如图所示，一个重600N的人用300N的力通过绳子和定滑轮拉一个静止在地面上重1000N的物体M，则人受到_______力、_______力和重力的作用，其大小分别为_____N、____N、 _____N。M对地面的正压力大小为_______N。

18、要把一个力完全表达出来，必须说明_________，_________，_________，这叫做力的三要素。力的作用效果表现为使物体发生_________，或使物体_________改变。

17、力是_______________的作用，一个物体受到力的作用，一定有_________对它施加这种作用，力是不能离开_____________而独立存在的。

16、一条放在地面上的长为L的柔软匀质粗绳，向上提其一端刚好拉直时，它的重心位置升高了___________；长为L的均匀直钢管平放在水平地面上，现抬起其一端使其与水平地面成30º角时，它的重心位置升高了_________。

15．下表是某同学为探索弹力和弹簧形变量的关系所测得的几组数据：

(1)请你在图中的坐标线上作出F-x图象；

(2)写出曲线所代表的函数；(x用m做单位)

(3)解释函数表达式中常数的物理意义.

14、关于弹力，下列说法中错误的是(　　 )

A、通常所说的压力、支持力和绳的拉力都是弹力　B、压力和支持力的方向总是垂直于接触面　

C、轻杆一端所受弹力的作用线一定与轻杆重合　D、轻绳一端所受弹力的作用线一定与轻绳重合

13、一匀质木棒，搁置于台阶上保持静止，下列关于木棒所受的弹力的示意图中，正确的是(　 )

12、关于物体的重心，以下说法正确的是(　 )

A、重心就是物体上最重的点　　 B、任何有规则形状的物体，它的重心一定在其几何中心

C、重心是物体所受重力的作用点，所以总是在物体上，不可能在物体外

D、悬挂在细线下的薄木板处于平衡状态，则物体的重心一定在沿细线方向的竖直线上
