16、如图13所示，半径为R、内径很小的光滑半圆轨道竖直放置在水平地面上，两个质量为m的小球A、B(直径略小于管内径)，以不同速度进入管内。A通过轨道的最高点C时，对管壁恰好无弹力的作用。A、B两球落地点的水平距离为4R，求：B球在最高点C对管壁的弹力大小和方向。(两球离开管后在同一竖直面内运动)

15、哈尔滨冰雪大世界集天下冰雪艺术精华，融冰雪娱乐活动于一园，是当今世界规模最大、冰雪艺术景观最多、冰雪娱乐项目最全、夜晚景色最美的冰雪大世界游园会，至今已举办了十一届。在第十一届冰雪大世界景区建有一大型冰滑梯，该冰滑梯可看成倾角θ=30°长为50米的斜面。一名游客总质量m=60kg，他从静止开始匀加速下滑，在时间t=5s内滑至冰滑梯底端。(不计空气阻力，取g=10m/s²，结果保留2位有效数字)问：

(1)、游客与滑梯冰面间动摩擦因数μ₁为多大？

(2)、游客从滑梯滑下后在水平地面上沿直线向前滑行(游客由滑梯底端滑至水平面时速度大小不变、方向变为水平)，若游客与水平地面间的动摩擦因数μ₂=0.5，求游客在水平地面上滑行多远后停下？

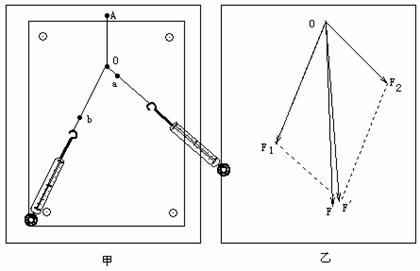

14、如图12甲所示，在“验证力的平行四边形定则”的实验中，某同学进行实验的主要步骤是：将橡皮筋的一端固定在木板上的A点，另一端拴上两根绳套，每根绳套分别挂着一个弹簧测力计，沿着两个方向拉弹簧测力计，将橡皮筋的活动端拉到某一位置，将此位置标记为O点，读取此时弹簧测力计的示数，分别记录两个拉力F₁、F₂的大小。再用笔在两绳的拉力方向上分别标记a、b两点，并分别将其与O点相连，表示两拉力的方向。再用一个弹簧测力计将橡皮筋的活动端仍拉至O点，记录其拉力F的大小并用上述方法记录其方向。

(1)用一个弹簧测力计将橡皮筋的活动端仍拉至O点，这样做的目的是：　　　　　　　 。

(2)这位同学在实验中确定分力方向时，图甲所示的a点标记得不妥，其原因是：　　　　　　 。

(3)图乙是在白纸上根据实验结果作出力的图示，其中　　　　　　　　　　 是应用力的合成的平行四边形定则求出的F₁和F₂的合力(填：F或F’)。

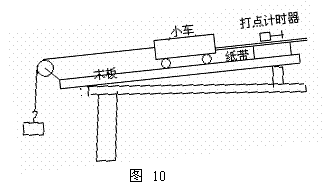

13、图10所示为“探究加速度与力、质量关系” 的实验装置。两组同学根据的实验数据作出了如图11所示a、b图像。

(1)、图a中三个图线直线部分的斜率不同，原因是：(　　 )

A、小车总质量不同

B、小车所受合外力不同

C、小车的加速度不同

(2)、图b的图线不过原点的原因可能是：(　 )

A、平衡摩擦力时木板与水平面的夹角太小

B、平衡摩擦力时木板与水平面的夹角太大

C、改变外力时没有重新平衡摩擦力

(3)、以上两图中的图线上部都发生弯曲的原因可能是：(　　 )

A、以钩码重力当作小车所受合力

B、以绳的拉力当作小车所受的合力

C、由于将木板一端垫起平衡摩擦的缘故

12. 如图9所示，木板B托着木块A在竖直平面内逆时针方向做匀速圆周运动，则下列说法中正确的是：

A、从水平位置a到最高点b的过程中A的向心加速度越来越大

B、从水平位置a到最高点b的过程中B对A的摩擦力越来越小

C、在a处时A对B压力等于A的重力，A所受的摩擦力达到最大值，

D、在过圆心的水平线以下A对B的压力一定大于A的重力

11、如图8所示，小球放在光滑的板AO与装有铰链的光滑轻质薄板BO之间，F始终垂直于薄板。当薄板OB由当前位置缓慢转至水平的过程中，下列说法正确的是：

A、F逐渐增大

B、小球对薄板BO的压力先减小后增大

C、小球对木板AO的压力增大

D、薄板BO对小球的弹力不可能小于小球的重力

10、如图7所示一块橡皮用细线悬挂于O点，用铅笔靠着线的左侧向右上方45°方向匀速移动，运动中始终保持悬线竖直，则橡皮运动的速度：

A、大小和方向均不变

B、大小不变、方向改变

C、大小改变，方向不变

D、大小和方向均改变

9、如图6所示， A、B二物体之间用轻质弹簧连结，用水平恒力F拉着A、B一起沿光滑水平面匀加速运动，这时弹簧长度为L₁；若将A、B置于粗糙斜面上，用相同的沿斜面向上的恒力F拉动A，使A、B一起向上匀加速运动，此时弹簧长度为L₂，若A、B与粗糙斜面之间的动摩擦因数相同，则以下关系式正确的是：

A、L₁=L₂ ； B、L₁<L₂ ；　 C、L₁>L₂ ；　 D、<L₁<L₂ 。

8、如图5所示，轨道MO和ON底端对接且θ>α。小球自M点由静止自由滑下，忽略小球经过O点时的机械能损失，以v、s、a、f分别表示小球的速度、位移、加速度和摩擦力四个物理量的大小。下列图象中能正确反映小球自M点到左侧最高点运动过程的是：

7. 如图4所示，在托盘测力计的盘内固定一倾角为30°的光滑斜面，此时测力计读数为12N。现将一重为4N的物体轻轻放在斜面上，物体由静止下滑，托盘测力计始终保持不动。在物体下滑过程，下列说法正确的是：(g=10m/s²)

A、测力计的读数是16N

B、测力计的读数是15N

C、测力计对地面有向右的摩擦力　　

D. 若斜面粗糙时物体下滑过程中测力计的示数为F₁，斜面光滑时物体下滑过程中测力计示数F₂，则F₁< F₂
