17．在长为l的绝缘轻杆两端分别固定带电量分别为+q、－q的等量异种点电荷，放入场强为E的匀强电场中，轻杆可绕中点O自由转动，若忽略两点电荷间的相互作用，在轻杆与电场线夹角为θ时，两点电荷受到的电场力对O点的合力矩大小为_______________，若设过O点的等势面电势为零，则两电荷具有的电势能之和为_____________________。

16．一个标有“12V”字样，功率未知的灯泡，测得灯丝电阻R随灯泡两端电压变化的关系图线如图所示，利用这条图线计算：

(1)在正常发光情况下，灯泡的电功率P＝________W。

(2)若一定值电阻与灯泡串联，接在20V的电压上，灯泡能正常发光，则串联电阻的阻值为________Ω。

15．一个T型电路如图所示，电路中的电阻R₁＝10W，R₂＝120W，R₃＝40W。另有一测试电源，电动势为100V，电源内阻忽略不计。当cd两端短路时，ab之间的等效电阻为________W，当cd两端接通测试电源时，ab两端的电压为________V

14．如图所示，粗糙水平桌面上有一质量为m的铜质矩形线框，当一竖直放置的条形磁铁从线框中线AB正上方保持相同高度快速经过时，若线框始终不动，则线框在水平方向上的运动趋势是______________，线框受到水平桌面的支持力F_N大小的变化情况是______________。

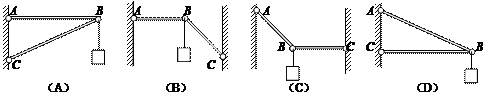

13．在如图所示的四张图中，AB、BC均为轻质杆，各图中杆的A、C端都通过铰链与墙连接，两杆都在B处由铰链相连接．图中的AB杆可以用与之等长的轻绳代替的有__________；图中的BC杆可以用与之等长的轻绳代替的有__________。

12．如图所示是物体在某段运动过程中的v-t图像，在t₁和t₂时刻的瞬时速度分别为v₁和v₂，则在t₁到t₂的时间内，物体运动的加速度是______________(选填：“不变”、“增大”或“减小”)的，它的平均速度v___________(选填：“等于”、“大于”或“小于”)(v₁+v₂)/2。

11．两根相距为L的足够长的金属直角导轨如图所示放置，它们各有一部分在同一水平面内，另一部分垂直于水平面。质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R。整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中。当ab杆在平行于水平导轨的拉力F作用下以速度v₁沿导轨匀速运动时，cd杆也正好以速度v₂向下匀速运动。重力加速度为g。下列说法中正确的是

(A)ab杆所受拉力F的大小为+μmg

(B)cd杆所受摩擦力为零

(C)回路中的电流强度为

(D)μ与v₁大小的关系为μ＝

[　　　　　 ]

10．如图所示电路中，电源内阻不能忽略，R₁阻值等于滑动变阻器总阻值的3/4，当滑动变阻器的滑片P位于变阻器的中点时，电压表的示数为U，电流表的示数为I。那么，滑片P由中点向上移动的全过程中，下列说法中正确的是

(A)电压表的示数始终小于U；

(B)电流表的示数始终大于I；

(C)电压表的示数先增大后减小；

　 (D)电流表的示数先减小后增大。

　 [　　　　　 ]

9．在一个光滑水平面内建立平面直角坐标系xOy，质量为1kg的物体原来静止在坐标原点O(0，0)，从t＝0时刻起受到如图所示随时间变化的外力作用，F_y表示沿y轴方向的外力，F_x表示沿x轴方向的外力，下列说法中正确的是

(A)前2s内物体沿x轴做匀加速直线运动

(B)后2s内物体继续做匀加速直线运动，但加速度沿y轴方向

(C)4s末物体坐标为(4m，4m)

(D)4s末物体坐标为(12m，4m)

[　　　　　 ]

8．如图所示，由相同材料做成的A、B两物体放在长木板上，随长木板一起以速度v向右做匀速直线运动，它们的质量分别为m_A和m_B，且m_A＞m_B。某时刻木板停止运动，设木板足够长，下列说法中正确的是

(A)若木板光滑，由于A的惯性较大，A、B间的距离将增大

(B)若木板粗糙，由于B的惯性较小，A、B间的距离将减小

(C)若木板光滑，A、B间距离保持不变

(D)若木板粗糙，A、B间距离保持不变

[　　　　　 ]
