用插针法测定玻璃折射率时，有四条入射光线a、b、c、d，若经玻璃砖折射后出射光线为OA，如图19-5-8所示，则实验时的入射光线是（  ）

图19-5-8

A.光线a                                                  B.光线b

C.光线c                                                   D.光线d

用插针法测定玻璃折射率的实验中，以下说法正确的是（      ）

（1）P₁、P₂及P₃、P₄之间的距离适当大些，可以提高准确度.
（2）P₁、P₂及P₃、P₄之间的距离取得小些，可以提高准确度.
（3）入射角θ₁适当大些，可以提高准确度.
（4）入射角太大，折射光线会在玻璃砖的内表面发生全反射，使实验无法进行.
（5）P₁、P₂的间距，入射角的大小均与实验的准确度无关.

用插针法测定玻璃折射率的实验中，以下说法正确的是（      ）

（1）P₁、P₂及P₃、P₄之间的距离适当大些，可以提高准确度.

（2）P₁、P₂及P₃、P₄之间的距离取得小些，可以提高准确度.

（3）入射角θ₁适当大些，可以提高准确度.

（4）入射角太大，折射光线会在玻璃砖的内表面发生全反射，使实验无法进行.

（5）P₁、P₂的间距，入射角的大小均与实验的准确度无关.

A．（1）（3）         B．（2）（4）         C．（3）（5）         D．（1）（4）

某同学在画界面时，不小心将两个界面ab、cd间距画得比玻璃砖宽度大些，如图所示，则测出的折射率n将              （填“不变”、“偏大”或“偏小”）

A.玻璃砖的ad边的宽度应大一些

B.P₁与P₂间的距离及P₃与P₄间的距离应该近一些

C.P₁与P₂间的连线与MN之间所夹的锐角尽量接近90°

D.大头针应尽量垂直地插在放玻璃砖的木板上

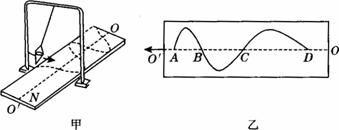

(1B)在演示简谐运动图像的沙摆实验中(如图所示)，使木板沿直线OO′做匀加速直线运动，摆动着的漏斗中漏出的沙在木板上显示出如图乙所示曲线，A、B、C、D均为曲线与直线OO′的交点，测出AB=16.0cm，BC=48.0 cm，摆长为100 cm(可视为不变)，摆角小于10°，则该沙摆的周期约为____________s，木板的加速度大小约为_____________m/s²。(取g=10 m/s²)

(2A)如图所示的虚线框内是一个电子元件，接线柱a、b分别用导线与它相连，为了研究它的电学特性，先将它的b端与一个定值电阻R1=100 Ω串联，接入电路后，用电压表和电流表分别测出串联电路两端电压U_ac与通过的电流I。发现当U_ac≥0时，通过串联电路的电流随电路两端电压的增大而增加(实验数据见下表所示)；当-4 V＜U_ac＜0 V时，电流表的示数接近零且几乎不变。

①试在图示的方框内画出上述实验电流从a端流入时的实验电路图，可用的器材有：量程满足要求的电压表和电流表(内电阻分别约为1 kΩ和0.1 kΩ)，定值电阻R₁、滑动变阻器R₂(变化范围0～20 Ω)、电源、开关和导线若干。电子元件用图示的方框表示，已在下图上画好。

②选用多用电表的×100 Ω挡并调零后，两表笔分别与该电子元件的两端接触，若表针基本不动，与红色表笔接触的是该元件的____________端。

③将该元件接人图甲所示的电路中，在该电路de端加入一个周期性变化的电压，它的U_de-t图像如图乙所示，请在图丙上二定性画出输出端电压U_fg-t的图像(对U_fg的大小不作定量要求)。

(2B)如图所示电路是测量电流丧内阻的实物连接图，实验的操作步骤如下：

A.将电阻箱R的电阻调到零；

B.闭合开关，调节滑动变阻器R1的滑动头，使得电流表达到满偏电流I₀；

C.保持滑动变阻器的滑动头位置不变，调节电阻箱的电阻，使电流表的示数为I₀／2；

D.读出电阻箱的电阻值R₀，可以认为电流表的内阻r_测=R₀。

①请画出测鼍电流表的内阻的电路图。

②已知电流表的量程是20 mA，内阻约是70 Ω。

可供选择的滑动变阻器R₁有：

A.阻值0～10 Ω，额定电流2 A          B.阻值0～500 Ω，额定电流0.5 A

可供选择的电阻箱R有：

C.阻值0～99.9 Ω                           D.阻值0～999 Ω

为了比较准确地测量出电流表的内阻，应选用的滑动变阻器R₁是__________；电阻箱R是___________。(填仪器前的字母代号)

③本实验中电流表的内电阻的测量值r_测与其真实值r_真相比，下列判断中正确的是(    )

A.r_测＞r_真                            B.r_测＜r_真

C.r_测=r_真                             D.r_测可能大于r_真，也可能小于r_真

④如果提高电池的电动势，用此电路测出的电流表的内阻的误差将___________(填“增大”“减小”或“不变”)
