Question

雅安发生7.0级特大地震灾害发生后，由医务人员和志愿者组成的救援队伍，对受灾地区的受伤群众展开紧急施救，建立了许多临时医疗急救中心．请你为医疗急救中心设计一个电路．当轻伤病房有人按下开关，值班室电灯亮；当重伤病房有人按下开关，值班室电铃响．
（1）画出你设计的电路图；
（2）写出所必须的电路元件．

Answer 1

【答案】分析：根据题意可知，轻伤病房有人按下开关，电灯亮；伤病房有人按下开关，值班室电铃响；由此可知电灯和电铃可以独自工作，所以它们是并联的，并且各有一个开关控制．

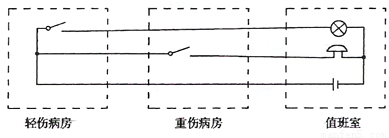

解答：解：由题知，电灯和电铃可以独自工作，是并联连接的，轻伤病房开关电灯．重伤病房开关控制电铃；如图所示：

故答案为：
（1）设计的电路图如上图所示：
（2）必须的电路元件：电源、电铃、灯泡、两个开关、足够的导线．
点评：本题要结合串并联电路的特点进行分析，学会设计串联电路和并联电路；设计完电路图后，根据题意进行检查，看所画的电路图是否完全符合题意．
