    （1）如题图所示，请画出入射或折射光线，使光路完整。

    （2 )如题图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图。

    （3 )小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接人电路，用一个开关控制同时通电或断电请在题图中用笔画线代替导线，使电路满足要求。



    【答案】

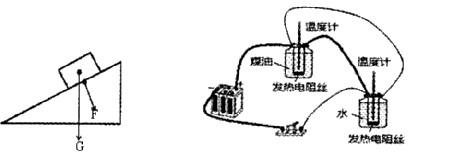

    如图

    【解析】（1）凸透镜对光线具有汇聚作用，过焦点的光线经过凸透镜后汇聚成与主光轴平行的光。凹透镜平行主光轴的光线经过透镜后发散为反向延长线过焦点的光线，根据光路可逆原理可以画出入射光线。不光凸透镜或者凹透镜，过光心的光线均不改变传播方向。

    （2）木块重力作用在木块上，方向竖直向下。木块对斜面压力作用在斜面上，方向垂直斜面向下。注意方向和受力物体。

    （3）并联电路的连接注意是两个并行的支路，开关要接在干路上。

    考点：（1）透镜的折射规律（2）物体受力（3）电路的设计
