科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷C（二）（解析版） 题型：解答题

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷C（二）（解析版） 题型：解答题

如图所示，电源电压恒定，R₂=6Ω，R₃=12Ω，滑动变阻器R₁的滑片P滑到中点，当开关S₁、S₂、S₃都闭合时，电流表A的示数为3A；当开关S₁闭合S₂、S₃都断开时，电流表A的示数为0.6A．求：
（1）电源电压
（2）滑动变阻器R₁的最大阻值
（3）当S₁、S₃闭合S₂断开时，电路消耗的总功率．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷C（二）（解析版） 题型：解答题

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷C（二）（解析版） 题型：解答题

某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：

次数	Ia/A	Ib/A	Ic/A
1	0.10	0.12	0.22
2	0.20	0.24	0.44
3	0.25	0.30	0.55

（1）通过对上面数据的分析，可以得出是：______；
（2）测量三次的目的是：______，在实验中我们可以采用______的方法改变电流的大小从而进行三次实验；
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：______．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷C（二）（解析版） 题型：解答题

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷C（二）（解析版） 题型：解答题

小兰想用两块电压表和阻值已知的电阻R测量电阻R_X的阻值．小兰选择了满足实验要求的电源、电压表V₁和V₂，并连接了部分实验电路，如图所示．
（1）请你帮助小兰完成实验电路的连接．
（2）电压表V₁的示数用U₁表示，电压表V₂的示数用U₂表示，请用U₁、U₂和R表示R_X．R_X=______．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷C（二）（解析版） 题型：解答题

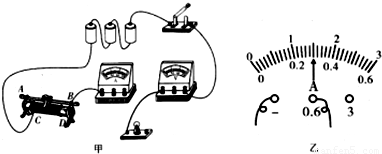

某实验小组的同学用“伏安法”测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W 左右．

（1）请用笔画线代替导线，完成图乙中实物电路的连接，连线时导线不能交叉．
（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是______．
（3）故障排除后，移动滑动变阻器的滑片，小灯泡正常发光时，电流表示数如图甲所示，请读出电流表的示数，并填入表格中．
（4）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整．

电压U/V	1.5	2.0	2.5	3.0	3.8	4.0
电流I/A	0.2	0.22	0.25	0.28		0.34
电功率P/W	0.3	0.44	0.625	0.84		1.36
灯泡发光情况	很暗→暗→正常发光→很亮

（5）小组同学们分析实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且灯泡的______，灯泡发光越亮．
（6）用图乙电路还可测量灯泡的______，当小灯泡正常发光时的电阻是______Ω（取整数）．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷D（4）（解析版） 题型：解答题

如图，R₁=2Ω，R₂=3Ω，电压表的示数为1V．求：R₂两端的电压和电源电压．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷D（4）（解析版） 题型：解答题

在图所示的电路中，电阻R₁的阻值是5Ω，干路中的电流I是0.5A，电阻R₂两端的电压是2V．求：
（1）通过R₁的电流；
（2）通过R₂的电流；
（3）R₂的阻值．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷D（4）（解析版） 题型：解答题

如图 所示．R₁=10Ω．R₂是阻值为0～40Ω的变阻器．电源电压为10V，当P在B端时．电压表的示数多大？当P在AB中点时，电流表、电压表的示数各多大？
