科目：
来源：2013-2014学年新人教版九年级（上）第二次月考物理检测卷（解析版）
题型：选择题
小明观察了市场上自动测高仪后，设计了以下四个电路（其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定）．其中能实现身高越高，电压表示数越大的电路是（ ）
A．
B．
C．
D．
查看答案和解析>>
科目：
来源：2013-2014学年新人教版九年级（上）第二次月考物理检测卷（解析版）
题型：选择题
如图所示是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L
2不亮，灯L
1亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（ ）
A．L
1灯丝断了
B．L
1灯座两接线柱直接接通了
C．L
2灯丝断了
D．L
2灯座两接线柱直接接通了
查看答案和解析>>
科目：
来源：2013-2014学年新人教版九年级（上）第二次月考物理检测卷（解析版）
题型：选择题
在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（ ）
A．A导体的电阻为10Ω
B．B导体的电阻为10Ω
C．A导体两端电压为3V时，通过A导体的电流为0.3A
D．B导体两端电压为3V时，通过B导体的电流为0.6A
查看答案和解析>>
科目：
来源：2013-2014学年新人教版九年级（上）第二次月考物理检测卷（解析版）
题型：选择题
如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（ ）
A．U
AB＞U
BC，I
AB=I
BCB．U
AB＜U
BC，I
AB=I
BCC．U
AB＞U
BC，I
AB＜I
BCD．U
AB=U
BC，I
AB＜I
BC
查看答案和解析>>
科目：
来源：2013-2014学年新人教版九年级（上）第二次月考物理检测卷（解析版）
题型：选择题
如图所示，开关S闭合，两个灯均正常发光，电流表A
1的示数为0.8A，电流表A
2的示数为0.5A，电压表V的示数为8V．下列判断不正确的是（ ）
A．灯L
1和L
2并联
B．电源电压为8V
C．灯L
1的电流为0.3A
D．灯L
1的电阻为10Ω
查看答案和解析>>
科目：
来源：2013-2014学年新人教版九年级（上）第二次月考物理检测卷（解析版）
题型：填空题
在研究电压的作用时，我们可以引入“水路”同“电路”进行类比，如图所示．将抽水机比作电源，则可将阀门比作
，将涡轮比作
，将水管比作导线，还可将水压比作
，水流比作
．
查看答案和解析>>
科目：
来源：2013-2014学年新人教版九年级（上）第二次月考物理检测卷（解析版）
题型：填空题

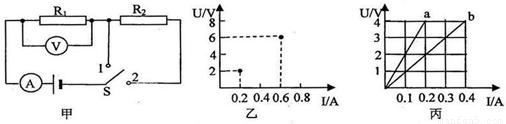

如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是
V，电阻R
2的阻值是
Ω，电阻R
2的I-U图象是丙图中的
．（填“a”或“b”）
查看答案和解析>>
科目：
来源：2013-2014学年新人教版九年级（上）第二次月考物理检测卷（解析版）
题型：填空题
如图所示的是插入式电阻箱的结构示意图．它的最大电阻值是
Ω，图中A、B两个接线柱之间的电阻值是
Ω．
查看答案和解析>>
科目：
来源：2013-2014学年新人教版九年级（上）第二次月考物理检测卷（解析版）
题型：填空题
当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为 Ω；若它两端电压变为0V，则该电阻中电流为 A，此时电阻为 Ω．
查看答案和解析>>
科目：
来源：2013-2014学年新人教版九年级（上）第二次月考物理检测卷（解析版）
题型：解答题
如图，R
1=10Ω，R
2=30Ω，R
3=20Ω，电源电压保持不变，若S
1、S
2都断开时电流表示数为0.3A，则电源电压是______V；当S
1、S
2都闭合时，电路中的总电阻是______Ω．
查看答案和解析>>
