科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：选择题

如图是一些研究电磁现象实验的示意图．关于这些实验，下列说法中正确的是（ ）

A．甲实验中，导线中有电流通过时，小磁针发生偏转，说明通电导体周围存在磁场
B．乙实验中，闭合开关后，导体棒ab由静止变为运动，这个过程中电能转化为机械能
C．丙实验中，两线圈匝数相同，通过线圈的电流不同，电磁铁吸引大头针个数不同，说明电磁铁磁性强弱与电流大小有关
D．丁实验中，导体棒ab水平向左运动，电流表指针发生偏转，说明只要导体在磁场中运动，就一定能产生电流

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：选择题

将甲、乙两个完全相同的溢水杯放在水平桌面上，甲溢水杯中装满密度为ρ₁的液体，乙溢水杯中装满密度为ρ₂的液体．如图甲所示，将密度为ρ，重为G 的物块A轻轻放入甲溢水杯中，物块A漂浮在液面上，并且有1/4体积露出液面，液体对甲溢水杯杯底的压强为p₁．如图乙所示，将物块A轻轻放入乙溢水杯中，物块A沉底，物块A对乙溢水杯杯底的压力为F，液体对乙溢水杯杯底的压强为p₂．已知ρ₁：ρ₂=3：2，则下列说法中正确的是（ ）

A．ρ₁：ρ=3：4
B．ρ：ρ₂=9：8
C．p₁：p₂=2：3
D．F：G=1：9

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，在电热水器的侧面装有一个水位计，通过它可以观察到电热水器内部的水位，这是利用了    原理．

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：填空题

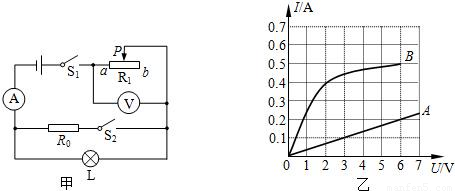

如图甲所示电路，电源两端电压保持不变，R是定值电阻，R₁是滑动变阻器．图乙中A为通过电阻R的电流与其两端电压关系的图线，B为通过小灯泡L的电流与其两端电压关系的图线．闭合开关S₁，断开开关S₂，调节滑动变阻器到某一位置c（图中未画出），电压表的示数为4V，电流表的示数为0.4A．再将开关S₂闭合，将滑动变阻器调到最左端的a点，则此时电路消耗的总功率为    W．

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：填空题

某科技小组的同学们设计了一个自动冲刷装置，该装置能把进水管供给的较小流量的水储存到一定量后，自动开启放水阀门进行冲刷．如图是该装置主要部件的截面示意图，AB是一个可以绕O点转动的轻质杠杆，OB=2OA；C是厚度为d、底面积为S的放水阀门（阀门C刚好堵住排水管管口）．将一根细绳一端系在阀门C中央，另一端系在杠杆的A点．浮筒D是一个底面积为4S的空心圆柱体，将细绳一端系在浮筒D下端中央并通过定滑轮使绳的另一端与杠杆的B点相连．当水箱中的水深为2.5h时，系在浮筒D下端的细绳刚好被拉直；当水箱中的水深为3h时，阀门C刚好被打开．在阀门C被打开前，杠杆AB始终保持水平，若细绳所受的重力以及装置的机械阻力均忽略不计，水的密度为ρ_水，则放水阀C的质量为    ．
