科目： 来源：《第15章 电功和电热》2013年单元测试卷（武隆县平桥中学）（解析版） 题型：解答题

实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L₁的玻璃外壳打破了，结果L₁熄灭，L₂却更亮了．这是为什么呢？他们提出猜想：
猜想一：可能L₁处发生开路；
猜想二：可能L₁处发生短路．
（1）根据______（填“串联”或“并联”）电路的特点．可知猜想一是不正确的．
（2）针对猜想二，同学们找了一只电压表，分别并联在L₁，L₂两端，如图乙所示，假如猜想二成立，则两次读数有何特点？______．
（3）实验发现两次电压表均有明显读数，且L₁两端电压比L₂两端电压小．说明猜想二也不正确．你认为L₁熄灭、L₂更亮的原因可能是______．
A．L₁电阻变大     B．L₁电阻变小
C．L₂电阻变小     D．L₁功率变大．

科目： 来源：《第15章 电功和电热》2013年单元测试卷（武隆县平桥中学）（解析版） 题型：解答题

由一个电源、一只开关和两个阻值相等的电阻组成的电路，电源电压恒为6V，当开关由闭合变成断开时，电路的总功率减少了6W．请设计符合题意的两种不同电路，并填写对应的电阻的阻值．

科目： 来源：《第15章 电功和电热》2013年单元测试卷（武隆县平桥中学）（解析版） 题型：解答题

如图所示，电源电压U=6V，电阻R₁=4Ω，R₂=6Ω．
（1）当开关S闭合后，电流表示数为多少？
（2）当开关S闭合后，电阻R₁在10s内消耗的电能为多少？
（3）若将两电阻并联后接入原电路，当开关S闭合后，电路的总功率为多少？

科目： 来源：《第15章 电功和电热》2013年单元测试卷（武隆县平桥中学）（解析版） 题型：解答题

科目： 来源：《第15章 电功和电热》2013年单元测试卷（武隆县平桥中学）（解析版） 题型：解答题

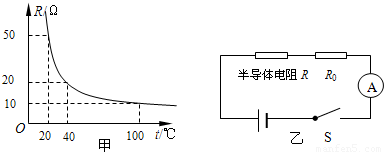

半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图象．根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（如图乙），可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表（0-0.6A）、开关、定值电阻R（10Ω）、导线若干．
（1）定值电阻R的作用是什么？
（2）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压．
（3）电流表的读数为0.4A时，求当时环境温度和半导体电阻的电功率分别是多少？

科目： 来源：《第15章 电功和电热》2013年单元测试卷（武隆县平桥中学）（解析版） 题型：解答题

某课外活动小组围绕自行车问题进行了广泛研究，其中的部分问题如下：
（1）如图所示，自行车的脚踏和牙盘构成一个轮轴，而轮轴实质上杠杆原理．经测量，脚踏到轴心的距离R=25cm，带动链条的牙盘半径为r=15cm．若脚踩脚踏所用的力是F=15N，求链条所产生的拉力f．
（2）我国是自行车王国，有关专家建议大力发展电动自行车．某电动自行车蓄电池的供电电压为24V．若该电动自行车包括载人共重1000N，匀速行驶时所受阻力为总重的0.03倍，而这时供电电流为10A，电能转化为机械能的效率为75%．求：①蓄电池的输出功率；②自行车前进的速度．

科目： 来源：《第15章 电功和电热》2013年单元测试卷（武隆县平桥中学）（解析版） 题型：解答题

“5?12”汶川大地震发生后，某公司向灾区人民捐赠一批柴油发电机．这种柴油发电机的工作原理是以柴油机为动力系统，带动发电机发电．现在用一台柴油发电机给灾民临时安置区供电，如图所示．发电机到安置区的距离是400m，输电线路中的火线和零线均为单股铜导线，该导线单位长度的电阻为2.5×10^-4Ω/m．安置区家用电器的总功率为44kW，当这些家用电器都正常工作时，求：

型号	AED6500S
最大输出功率	60kW
输出电压范围	220V-330V

（1）输电线路中的电流多大？
（2）输电线路损失的电功率多大？
（3）发电机实际输出电压多大？
（4）该柴油发电机工作过程中，每小时消耗18kg柴油，柴油完全燃烧产生的内能转化为发电机输出电能的效率是多少？（柴油热值是3.3×10⁷J/kg）

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：选择题

某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使光屏上清晰的像变大些，下列调节方法可行的是（ ）

A．将蜡烛适当远离透镜，光屏适当靠近透镜
B．将蜡烛适当靠近透镜，光屏适当远离透镜
C．将透镜适当靠近蜡烛
D．将透镜适当靠近光屏

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：选择题

如图所示，放在水平地面上的两个实心长方体A、B，已知体积V_A＜V_B，高度h_A＜h_B，与地面的接触面积S_A＞S_B，对地面的压强p_A=p_B．下列判断正确的是（ ）

A．A的密度一定大于B的密度
B．A的密度可能小于B的密度
C．A的质量一定大干B的质量
D．A的质量可能等于B的质量

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：选择题

如图所示的现象中，由于光的直线传播形成的是（ ）
A．
树在水中的倒影
B．
放大镜把图片放大了
C．
日全食现象
D．
铅笔好像在水面处折断了
