科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

画出图所示拉力F的力臂．

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

工人站在地面用滑轮组匀速提升重物，请在如图所示的滑轮组上画出绕线．

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

如图所示，铅笔的长度是 ______cm．

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

在图中，弹簧测力计的读数是 ______N．

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

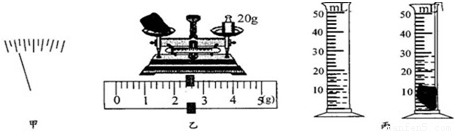

用托盘天平和量筒测定小石块的密度．
（1）调节天平时，天平置于水平桌面上，游码移到标尺的“0”刻度后，天平指针静止时的位置如图甲所示，若使天平平衡，则应将______向______（选填“左”或“右”）移动．
（2）调节天平平衡后，测量小石块质量的情景如图乙所示（天平下方为标尺的放大图），由此可知，被测小石块的质量为______g．
（3）量筒中倒人适量的水，使小石块浸没在水中，量筒示数如图丙所示．该小石块的体积为______cm³，密度为______g/cm³．

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

如图所示，在“探究阻力对物体运动的影响”的实验中，使小车从斜面上由静止开始滑下，接着在材料不同的水平面上继续运动．用秒表测出小车在水平面上运动的时间t．实验记录如表．

表面状况	阻力的大小	运动距离s/cm
毛巾	最大	15
棉布	较大	25
木板	较小	40

（1）实验中，保证小车在水平面上都有相同的初始速度的措施是______．
（2）初速度相同时，平面越光滑，说明小车受到的阻力越小，小车在平面上运动的距离越长，速度减小得越______（选填“快”或“慢”）；当阻力为零时，小车将______．

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

课外活动中，小明和同学们一起，利用太阳能驱动玩具车并记录相关数据．实验后，根据实验数据绘制图象如图所示．由此可知：甲车全程的平均速度是______m/s；前20s内，乙车比甲车多运动了______m．

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

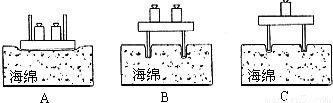

如图所示，表示某同学在做“研究压力作用效果与哪些因素有关”实验中的三次操作．
比较A、B图可得出的实验结论是：______；
比较B、C图可得出的实验结论是：______．

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

如图所示实验装置，容器与粗细不均匀的水平管相连，管口装有阀门，A、B、C为底部连通的敞口竖直管．容器中装有足量的水，当阀门打开水流动时，三根竖直管中的水柱最低的是______管（填：“A”、“B”或“C”）．

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

小芳同学在研究杠杆平衡的实验中，首先调节平衡螺母，使杠杆在水平位置平衡，目的是______．

F1/N	0.5	1.0	1.5	2.0	2.5	3
F2/N	1.0	2.0	3.0	4.0	5.0	6.0

（1）小刚把钩码（每个钩码的质量相同）挂在如图所示的位置时，将右侧的钩码向右移动______格（每格长度相同），可使杠杆在水平位置平衡．
（2）小华保持动力臂、阻力臂为不变，然后改变动力F₁和阻力F₂，并保持杠杆水平位置平衡，分别测量出动力F₁和阻力F₂的数据如表所示．请根据实验条件和实验数据归纳出阻力F₂与动力F₁的关系式：______．
