科目： 来源：2012-2013学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：解答题

小明同学用如图甲所示的装置对冰加热．
（1）根据实验记录他绘制了冰熔化时温度随时间变化的图象，如图乙所示．由图象可知冰是______（填“晶体”或“非晶体”）；在10min末这一时刻，杯里的物质处于______（填“固态”、“液态”或“固液混合态”）； 冰熔化过程需要______min，从AB段和CD段的比较可知，冰的比热容比水的比热容要______（填“大”或“小”）．
（2）继续加热到水沸腾，此时温度计的示数如图丙所示，则水的沸点是______℃，这说明当时水面上方的大气压______（填“高于”、“低于”或“等于”）一个标准大气压，继续加热水的温度会______（填“升高”、“下降”或“不变”）．
（3）实验中看到有“白气”不断从烧杯中冒出，这些“白气”是由于______ 形成的．

科目： 来源：2012-2013学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：解答题

瑞瑞同学准备对串联电路的电压规律进行探究．主要步骤如下：a、按图甲所示的电路图连接电路；b、闭合开关，用电压表测出L两端的电压；c、在测滑动变阻器R两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到滑片P上的C点；d、测出AC间的电压．
（1）请你用笔画线代替导线，按照图甲所示电路图，帮助瑞瑞同学将乙图中的实物电路图连接完整．（电源电压不超过3V，连线不能交叉）

（2）在按电路图连接电路时，应先将开关______（填“断开”或“闭合”），再滑动变阻器的滑片p移到______的位置．（填“左端”或“右端”）
（3）瑞瑞同学用上面的方法能否测出滑动变阻器R两端的电压？答：______，原因是______
（4）方法改正后，所测出AB、BC、AC间的电压记录在下右表格中；

UAB/V	UBC/V	UAC/V
1.4	1.5	2.9

（5）分析瑞瑞同学的实验数据得出的结论是：______．
（6）这个实验在设计方案上还存在的不足之处是：______．弥补瑞瑞同学设计不足下一步如何操作______．

科目： 来源：2012-2013学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：解答题

全世界石油、煤炭消耗量的迅速增长，导致全球能源危机加剧．因此，开发和利用新能源，成为全世界最为关注的问题之一．张浩家的太阳能热水器内装有50kg、20℃的水，经过一天照射后，温度升高了60℃．他们利用煤气灶烧水，需燃烧0.8kg煤气．．求：
（1）50kg、20℃的水加热到60℃需吸收的热量；
（2）完全燃烧0.8kg煤气放出的热量；
（3）煤气灶烧水的效率．

科目： 来源：2012-2013学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：解答题

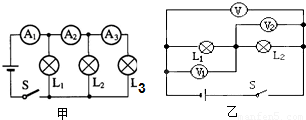

（1）如图甲所示，当开关S闭合后，电流表A₁、A₂、A₃的示数分别为1.5A、1A、0.8A，则通过L₁、L₂、L₃的电流分别是多大？
（2）如图乙所示的电路中，开关S闭合后，电压表V ₁、V ₂的示数之比为3：1，电压表V的示数为12V．L ₁、L ₂两端电压分别是多少？

科目： 来源：2012-2013学年江苏省无锡市宜兴国语学校九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的生活用具中，使用时属于省力杠杆的是（ ）
A．
     钢丝钳剪铁钉
B．
    食品夹子夹食品
C．
      钓鱼竿钓鱼
D．
      筷子夹菜

科目： 来源：2012-2013学年江苏省无锡市宜兴国语学校九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省无锡市宜兴国语学校九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的几种情况中，人对物体一直没有做功的是（ ）
A．
静止的小车在拉力的作用下向前运动
B．
     搬而未起
C．
从地面提起小桶在路上匀速前进
D．
将杠铃向上举起并停留了3秒

科目： 来源：2012-2013学年江苏省无锡市宜兴国语学校九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省无锡市宜兴国语学校九年级（上）期中物理试卷（解析版） 题型：选择题

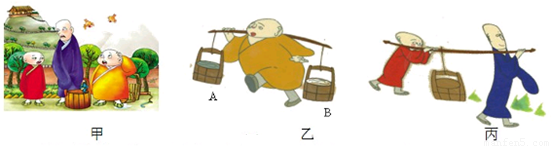

三个和尚挑水吃的故事相信大家耳熟能详，甲图中和尚们商量出新的挑水方案，胖和尚一人挑两小桶，瘦和尚和小和尚两人合抬一大桶，以下说法中不正确的是（ ）

A．乙图中水桶B向下沉，为保持水平平衡，胖和尚可以将他的肩往后移动一点距离
B．乙图中水桶B向下沉，为保持水平平衡，胖和尚可以将后面水桶B往前移动一点距离
C．丙图中小和尚为减轻瘦和尚的负担，可以让瘦和尚往前移动一点距离
D．丙图中小和尚为减轻瘦和尚的负担，可以将水桶往前移动一点距离
