科目： 来源：2012-2013学年江苏省镇江市丹阳八中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路中，开关S₁、S₂、S₃都处于断开位置，若只闭合开关    ，则灯L₁和L₂串联；若只闭合    ，灯L₁和L₂并联；此电路中不能同时合上开关    ．

科目： 来源：2012-2013学年江苏省镇江市丹阳八中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省镇江市丹阳八中九年级（上）期中物理试卷（解析版） 题型：填空题

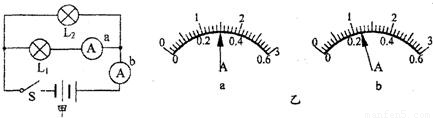

如图甲所示的电路，电流表a与b的指针的位置如图乙所示，电流表b读数是    A，通过L₂的电流是    A．

科目： 来源：2012-2013学年江苏省镇江市丹阳八中九年级（上）期中物理试卷（解析版） 题型：填空题

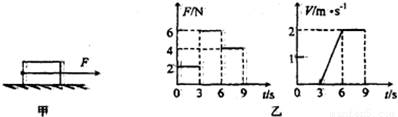

如图甲所示，水平地面上的一物体，受到方向不变的水平推力F的作用，F的大小与时间t关系和物体速度v与时间t的关系如图乙所示，则第2秒末时，物体处于    状态，第4秒末时，物体受到的摩擦力是    N，第6秒末到第9秒末，推力F做功是    J．

科目： 来源：2012-2013学年江苏省镇江市丹阳八中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，杠杆在力F₁、F₂作用下处于平衡状态，L₁为F₁的力臂．请在图中作出F₂的力臂L₂及力F₁的示意图．

科目： 来源：2012-2013学年江苏省镇江市丹阳八中九年级（上）期中物理试卷（解析版） 题型：填空题

用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法．

科目： 来源：2012-2013学年江苏省镇江市丹阳八中九年级（上）期中物理试卷（解析版） 题型：解答题

根据图所示的电路实物图，请在右边的虚线框内画出对应的电路图．

科目： 来源：2012-2013学年江苏省镇江市丹阳八中九年级（上）期中物理试卷（解析版） 题型：解答题

学校新近买了30套总质量为300kg的物理实验器材，每套一箱．现在，某实验员需要把这批实验器材搬运到14m高的物理实验室．
（1）该实验员需要做多少功？（不考虑他克服自身重力所做的功，取g=10N/kg）
（2）假设他身体可以提供的功率P如图那样取决于所搬运物体的质量m．若要尽可能快地把这批器材搬上去，那么他每次搬运的箱子数应为______个．
（3）不考虑搬起箱子、放下箱子和下楼的时间，求他搬运这批实验器材的最短时间．

科目： 来源：2012-2013学年江苏省镇江市丹阳八中九年级（上）期中物理试卷（解析版） 题型：解答题

小明家新安装了一台容积为0.5m³的太阳能热水器，加满水后，经过4h阳光照射，水温由原来的20℃升高到了60℃．问：
（1）4h内水吸收了多少热量？
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少千克焦炭？
（3）与其它形式的能力相比，太阳能具有哪些优点？（写出两点即可）
[水的比热容c_水=4.2×10³J/、焦炭的热值q=3.0×l0⁷J/kg]．

科目： 来源：2012-2013学年江苏省镇江市丹阳八中九年级（上）期中物理试卷（解析版） 题型：解答题

在研究杠杆平衡条件的探究活动中：
（1）所需的器材除了杠杆、支架、细线、钩码外，还需要______．
（2）在杠杆的支点两侧上挂上钩码后，发现左端比右端高，应将钩码向______移动（填“左”或“右”），使杠杆在______位置平衡，这样的好处是______．
（3）下表是某同学实验的过程记录，请把表格中空缺部分补充完整．

次数	动力/N	动力臂/m	阻力/N	阻力臂/m
1	1.96	0.04	3.92	0.02
2	______	0.06	0.98	0.03
3	2.45	0.03	1.47	0.05

（4）若某次操作出现如图所示情况，发现F₁×OB与F₂×OA两者并不相等，这是由于______，导致F₁×OB______F₂×OA．（填“＞”、“＜”）
