科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（四）（解析版） 题型：选择题

如图所示，电源电压为6V，一只标有“3V  3W”的小灯泡与一个最大阻值为9Ω的滑动变阻器串联，在保证电路安全工作的前提下，电路消耗的最大功率和滑动变阻器两端的最大电压分别为（ ）

A．6W  4.5V
B．4.5W  6V
C．6W  6V
D．9W  4.5V

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（四）（解析版） 题型：选择题

某用电器电流随电压的变化如图示，其正常工作时的电压、电流分别为U、I．若其实际电流为时的功率为P₁，实际电压为时的功率为P₂，则下列关于P₁和P₂大小关系的说法中正确的是（ ）

A．P₁＞P₂
B．P₁=P₂
C．P₁＜P₂
D．无法比较

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（四）（解析版） 题型：选择题

如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R₂的滑片P向左滑动，下列说法正确的是（ ）

A．电流表A的示数变小，电压表V₁的示数变大
B．电流表A的示数变小，电压表V₁的示数不变
C．电压表V₁与电压表V₂的示数之和不变
D．电压表V₂与电流表A的示数之比不变

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（四）（解析版） 题型：选择题

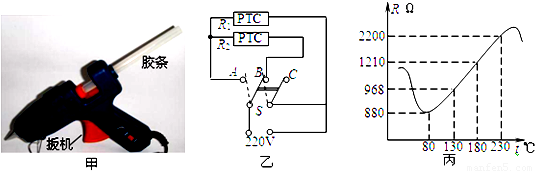

图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C．单只PTC元件的电阻随温度的变化如图所示．关于PTC元件的工作情况，下列说法正确的是（ ）

A．扣动扳机，两只PTC元件串联在电路中
B．松开扳机，只有一只PTC元件接入电路
C．松开扳机，当温度为80℃时，电路消耗的电功率为55W
D．扣动扳机，当温度为180℃时，1min电路消耗的电能为4800J

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（四）（解析版） 题型：填空题

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（四）（解析版） 题型：填空题

杠杆在我国古代就有了许多巧妙的应用，如图是护城河上安装的吊桥．吊桥在拉力作用可发生转动．则吊桥转动时的支点是    （“A或C”）点，在图示位置缓慢拉起时，吊桥属于一个    （“省力”或费力”）杠杆．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（四）（解析版） 题型：填空题

如图所示，小聪用桶、小明用口袋，各装重110N的砂子从一楼运上三楼，小聪做的有用功至少为    J，小明所用机械的效率为    %．（不计绳重及摩擦，忽略楼板厚度）

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（四）（解析版） 题型：填空题

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（四）（解析版） 题型：填空题

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（四）（解析版） 题型：填空题

“塔吊”是建筑工地上普遍使用的起重设备． 如图中的“塔吊”将8000N的钢材先竖直匀速向上吊起8m，在此上升过程中，塔吊对钢材所做的功W₁=    ；然后又沿水平方向移动3m．在水平移动的过程中，塔吊对钢材做功W₂=    ．
