科目： 来源：2010-2011学年河北省保定市九年级（上）期末物理试卷（解析版） 题型：解答题

在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω．
（1）请你用笔画线代替导线，将图中的实物电路连接完整．

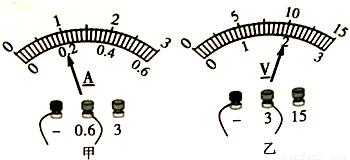

（2）当小明同学按要求将图电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图甲所示）为 ______A，电压表示数（如图乙所示）为 ______V．若他想测量小灯泡的额定功率，应将图中变阻器滑片P向 ______端（填“A”或“B”）移动，使电压表的示数为2.5V．
（3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是 ______．

查看答案和解析>>

科目： 来源：2010-2011学年河北省保定市九年级（上）期末物理试卷（解析版） 题型：解答题

用燃气灶烧水，燃烧0.5千克的煤气，使50千克的水从20℃升高到70℃．已知水的比热容为4.2×10³J/，煤气的热值为4.2×10⁷J/kg．求：
（1）0.5千克煤气完全燃烧放出的热量．
（2）水吸收的热量．
（3）燃气灶烧水的效率．

查看答案和解析>>

科目： 来源：2010-2011学年河北省保定市九年级（上）期末物理试卷（解析版） 题型：解答题

CFXR型“220V 1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R为电热丝，当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率为22W．
（1）电饭煲在高温烧煮挡时，开关S应与哪个触点连接？
（2）电热丝R的阻值多大？
（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R产生的热量为多少？
