科目： 来源：2012-2013学年江苏省镇江四中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题

如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U-I关系图象如图所示．则下列判断正确的是：（ ）

A．图线甲是电阻R₁的“U-I”关系图象
B．电源电压为9V
C．滑动变阻器R₂的最大阻值为20Ω
D．变阻器滑片在中点时，电压表V₂示数为7.2V

科目： 来源：2012-2013学年江苏省镇江四中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题

如图所示，电流表A₁的示数为1.5A，电流表A₂的示数为0.9A．下列说法正确的是（ ）
A．小灯泡L₁与L₂中的电流之比为3：2
B．小灯泡L₁与L₂的电压之比为5：3
C．小灯泡L₁与L₂的灯丝电阻之比为3：2
D．小灯泡L₁与L₂的电功率之比为5：3

科目： 来源：2012-2013学年江苏省镇江四中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题

如图所示的电路中，电源电压恒定，R₁为定值电阻．闭合开关S，滑动变阻器R₂的滑片P由b端移到a端的过程中，下列说法正确的是（ ）

A．电压表和电流表的示数都变大
B．电压表和电流表的示数都变小
C．电压表的示数变大，电流表的示数变小
D．电压表的示数变小，电流表的示数变大

科目： 来源：2012-2013学年江苏省镇江四中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题

光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R₁为光敏电阻，R₂为滑动变阻器，A、B间接监控装置．则（ ）

A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，A、B间电压升高
C．当仅增大R₂连入电路中的阻值时，通过R₁的电流变大
D．当仅增大R₂连入电路中的阻值时，可降低A、B间的电压

科目： 来源：2012-2013学年江苏省镇江四中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题

电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强．光敏电阻R阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃的透明度上升．若电源电压保持不变，R是定值电阻，则下列电路图中符合要求的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年江苏省镇江四中九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省镇江四中九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为    mA．

科目： 来源：2012-2013学年江苏省镇江四中九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

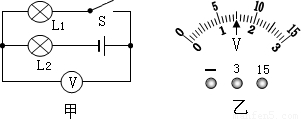

如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L₁两端的电压为    V，L₂两端的电压为    V．

科目： 来源：2012-2013学年江苏省镇江四中九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是    （选填“导体”或“绝缘体”），还能说明导体的电阻与    有关受此启发，人们制造了一种可以改变电阻的元件，叫做    ．
