科目： 来源：2012-2013学年福建省南平市剑津中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年福建省南平市剑津中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年福建省南平市剑津中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图甲所示是在“观察水的沸腾”实验中，观察到烧杯中水出现的现象．

（1）实验时所选用的温度计应该是______温度计．（填“酒精”或“水银”）（酒精的凝固点是-117℃、沸点是78℃，水银的凝固点是-39℃、沸点是357℃）
（2）把四个现象按出现时间的先后顺序排列，正确的是______．
（3）如图乙所示是根据实验记录作出水的沸腾图象，由此可知此时水的沸点是______℃．水沸腾时需要______（填“吸热”或“放热”）．

科目： 来源：2012-2013学年福建省南平市剑津中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

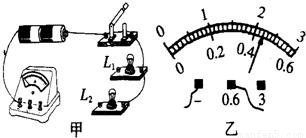

用笔画线表示导线，将图甲中的电路连线完成．要求：灯泡L₁与L₂并联；用电流表测L₁中的电流．闭合开关后，电流表的指针如图乙所示，则通过L₁的电流为    A．

科目： 来源：2012-2013学年福建省南平市剑津中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示，是某同学用电压表测电压时指针偏转的情况，发生该现象的原因是______

科目： 来源：2012-2013学年福建省南平市剑津中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年福建省南平市剑津中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是______．
（2）为粗略判断a、b两点间导体电阻的大小，可观察______．
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为______同学的改进更好一些，理由是______．

科目： 来源：2012-2013学年福建省南平市剑津中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图是研究电流与电阻关系的实验电路图．闭合开关前滑动变阻器的滑片应滑至 ______端；实验过程中，当电阻R由5Ω变为10Ω时，为使R两端电压保持不变，滑片应向 ______端滑动．

科目： 来源：2012-2013学年福建省南平市剑津中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

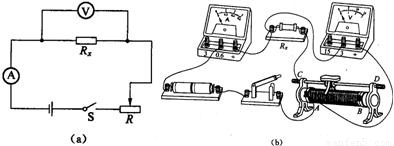

在做测定电阻阻值的实验中?
（1）小明根据图（a）所示的电路，将图（b）中的实验器材连接成实验电路?同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接；
请你在接错的那根线上打“ד；另画一根导线，使电路连接正确；

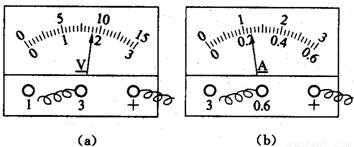

（2）小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图（a）、（b）所示，则电压表的示数是______V，电流表的示数是______A，被测电阻R_x的阻值是______Ω．
（3）小明和小亮正为获得测量结果而高兴，准备整理实验器材结束实验，你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？

科目： 来源：2012-2013学年福建省南平市剑津中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示，电阻箱的示数是______Ω．
