科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第8周周练物理试卷（解析版） 题型：解答题

盐水是导电的，小明想进一步探究盐水导电性的强弱是否与浓度有关，设计了如图所示电路，A、B为两块相同的金属板，R为定值电阻．
①定值电阻R的作用是______；
②盐水导电性的强弱根据图乙中______米判断；
③简述小明的实验方案：______．

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第8周周练物理试卷（解析版） 题型：解答题

如图所示，AC、EG分别为长度和粗细都相同的锰铜丝和镍铬合金丝，B、F分别为这两段电阻丝的中点，张明同学用该装置做“探究决定电阻大小的因素”实验，记录数据见下表：

步骤	M接	N接	电流/A
1	A	C	0.5
2	A	B	1.0
3	A和C	B	2.0
4	E	G	0.2
5	E	F	0.4
6	E和C	F	0.8

（1）实验中是如何比较金属丝电阻大小的？答：______；
（2）比较步骤1和2（或4与5），得出结论：______；
（3）比较步骤2和3（或5与6），得出结论：______．

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第8周周练物理试卷（解析版） 题型：解答题

如图甲所示，S闭合后，A₁、A₂、V三只电表的指针均如图乙所示，已知V表接入的是“-”、“15”，请回答：
（1）电源电压，L₁、L₂两端的电压各是多少？
（2）通过L₁、L₂的电流为多大？（以上答案均需要说明理由）

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第8周周练物理试卷（解析版） 题型：解答题

根据图所示电路，闭合S后，请回答下列问题．
（1）电压表V₁和V₂分别测量的是哪些电灯或哪个电灯的电压？
（2）若V₁的读数是2.0V，V₂的读数是5V，则L₂两端的电压是多少伏？
（3）在图中标出两个电压表的正、负接线柱．图中两电压表的量程是否相同？为什么？

科目： 来源：2012-2013学年贵州省贵阳市花溪二中九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

科目： 来源：2012-2013学年贵州省贵阳市花溪二中九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

在如图所示的各电路图中，能反映出L_l、L₂并联，开关S断开后L₁仍能发光的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年贵州省贵阳市花溪二中九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

如图所示电路中，当滑动变阻器滑片P向左移动时，电压表V与电流表A的读数将是（ ）

A．A表读数增大，V表读数减小
B．A表读数增大，V表读  数也增大
C．A、V表读数均不变
D．A表读数变大，V表读数不变

科目： 来源：2012-2013学年贵州省贵阳市花溪二中九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

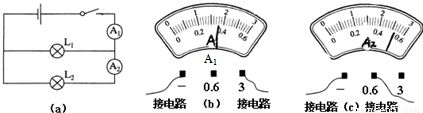

如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L₁中的电流是（ ）

A．0.8A
B．0.16A
C．0.52A
D．1.28A

科目： 来源：2012-2013学年贵州省贵阳市花溪二中九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

下列电路图与实物图一致的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年贵州省贵阳市花溪二中九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题
