科目： 来源：2012-2013学年江苏省扬州市仪征四中九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图所示为冬天人们常用的一种电热暖手宝，其内部液体通常采用水，这是利用水的    的特性，使保暖时间更长．当袋内0.5kg的水由0℃加热至80℃，需要吸收的热量为    J．

科目： 来源：2012-2013学年江苏省扬州市仪征四中九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．
（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越    的规律．
（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R₁，下部分电阻为R₂，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R₂两端电压增大，则可知R₂阻值    ，触摸点P到屏下端的距离    （以上两空选填“增大”、“减小”或“不变”）．

科目： 来源：2012-2013学年江苏省扬州市仪征四中九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省扬州市仪征四中九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

在如图电路中，电源电压为6V，R₁=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为    A，电阻R₂的阻值为    Ω．

科目： 来源：2012-2013学年江苏省扬州市仪征四中九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省扬州市仪征四中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

按照题目要求作图：
（1）如图是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F₁的力臂及阻力F₂．
（2）如图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零．
（3）小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游，为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意）．表决后只要灯亮就决定去旅游，请按上述要求在下边虚线框内设计此投票机的电路（请在开关旁注明控制的人）．

科目： 来源：2012-2013学年江苏省扬州市仪征四中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

如图所示，工人用滑轮组提升重240N的物体，所用的拉力为150N，在右侧手向下拉绳子自由端，使绳子自由端在5s内匀速下降了4m．求：
（1）在图中用笔画线代替细绳组装滑轮组；
（2）拉力的功率；
（3）滑轮组的机械效率．

科目： 来源：2012-2013学年江苏省扬州市仪征四中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省扬州市仪征四中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

如图所示，电源电压为6V．闭合开关S，电压表V₁示数为4V，电流表示数为0.4A．
求：（1）电压表V₂的示数；
（2 ）R₁、R₂的阻值．

科目： 来源：2012-2013学年江苏省扬州市仪征四中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

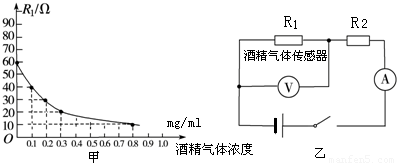

为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R₁的电阻为60Ω．在图乙所示的工作电路中，电源电压恒为8V，定值电阻R₂=20Ω．求：
（1）当被检测者的酒精气体的浓度为0时，电压的示数是多少；
（2）现在国际公认的酒驾标准是0.2mg/ml≤酒精气体浓度≤0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾．
