科目： 来源：2013年山东省济南市商河县郑路中学九年级物理竞赛试卷（解析版） 题型：解答题

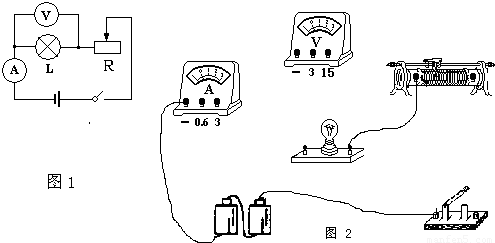

在科学探究：“测量电功率”的实验中，某小组同学用图1所示的电路图测量额定电压为2.5V的小灯泡的额定功率．根据电路图，把图2的实物电路图连接完整；灯丝的电阻约为10Ω．

科目： 来源：2013年山东省济南市商河县郑路中学九年级物理竞赛试卷（解析版） 题型：解答题

科目： 来源：2013年山东省济南市商河县郑路中学九年级物理竞赛试卷（解析版） 题型：解答题

如图电路，R₁=6Ω、R₂=9Ω，电源电压是4.5V，求：闭合开关后
（1）电路中的总电阻R；
（2）电路中的电流I；
（3）电阻R₁两端的电压U₁；
（4）电阻R₂两端的电压U₂．

科目： 来源：2013年山东省济南市商河县郑路中学九年级物理竞赛试卷（解析版） 题型：解答题

在“测定小灯泡的功率”的实验中：某同学在实验时选用额定电压2.5V的小灯泡（电阻约为10Ω）．电源为两节干电池，规格为“30Ω  1A”的滑动变阻器．
（1）按图I-1所示的电路图把图I-2中的电路元件连接成实验电路．

（2）正确连接电路，闭合开关前应把滑动变阻器的滑片移到______的位置．
（3）若电路元件完好，闭合开关后，下列现象中的哪几种会出现（______）
A、小灯泡不能正常发光；B、电流表示数为零
C、电压表示数为2.5V；D、若移动滑动变阻器的滑片，电流表和电压表的示数会随着改变
（4）若闭合开关后，移动滑动变阻器的滑片，当电压表示数为2.5V时，电流表的指针位置如图I-3所示，此时小灯泡中的电流为______A，小灯泡的额定功率为______W．
（5）若小灯泡的灯丝已断，闭合开关后，下列现象中的哪几种会出现（______）
A、电流表指针不偏转；B、电压表指针不偏转
C、电压表的示数为3V；D、移动滑动变阻器的滑片，电流表和电压表的示数不改变

科目： 来源：2013年山东省济南市商河县郑路中学九年级物理竞赛试卷（解析版） 题型：解答题

在科学探究“电流的大小与电压的关系”的实验中，某小组同学用如图的电路进行实验，并将实验结果记录如表．

实验次数	电阻R/Ω	电压U/V	电流I/A
1	R=10Ω	1	0.1
2		2	0.2
3		3	0.3

（1）为了达到实验目的，采用______法进行探究，因此，在实验过程中，保持______不变；
（2）分析实验数据，你得出的结论是：在______一定时，______和______成正比．

科目： 来源：2013年山东省济南市商河县郑路中学九年级物理竞赛试卷（解析版） 题型：解答题

某同学为了探究“导体的电阻与哪些因素有关”，用如图所示电路进行实验并在m、n之间分别接上导线a、b、c、d、e、f并测出电路中的电流，记录结果如表所示，

实验次数	导线	材料	横截面积/mm2	长度/m
1	a	镍铬丝	1.2	1.5
2	b	镍铬丝	0.8	1.5
3	c	铁丝	0.8	1.5
4	d	铁丝	0.8	0.5
5	e	铜丝	0.8	1.5
6	f	铜丝	1.2	1.5

（1）第1、2次实验要探究的是导体的电阻与______的关系．
（2）如果要探究电阻与长度的关系，他应该选择导线______和导线______进行实验．
（3）你能根据学过的知识分析为什么要在电路中接一个电阻R₁？答：______．

科目： 来源：2012-2013学年四川省内江九中九年级（上）物理第一次定时作业（解析版） 题型：选择题

如图所示，这个实验表明（ ）

A．物体是由大量分子组成的
B．分子在不停地运动
C．分子间有间隙
D．分子间存在引力

科目： 来源：2012-2013学年四川省内江九中九年级（上）物理第一次定时作业（解析版） 题型：选择题

科目： 来源：2012-2013学年四川省内江九中九年级（上）物理第一次定时作业（解析版） 题型：选择题

下列四幅图中，磁感线的方向、磁极名称标注正确的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年四川省内江九中九年级（上）物理第一次定时作业（解析版） 题型：选择题
