科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期中物理试卷（解析版） 题型：解答题

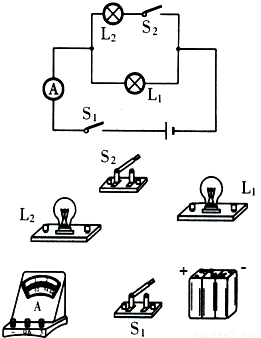

根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．

科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法．

科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期中物理试卷（解析版） 题型：解答题

小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：
（1）把电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：

	A处的电流IA	B处的电流IB	C处的电流IC
第一次测量	0.1	0.12	0.22
第二次测量	0.2	0.24	0.44
第三次测量	0.25	0.3	0.55

（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来
重复实验，完成了第二次和第三次测量，
方法一：改变电源电压
方法二：更换其中一条支路中的灯泡（规格不同）
请你根据他们的实验步骤和有关数据回答下列问题．
在拆接电路时，开关必须______，上面设计的表格中存在的不足之处是______；表格补充完整后，通过对上面数据的分析可知后面两次实验是采用方法______来进行的，实验的结论是：并联电路中干路的电流等于______．

科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期中物理试卷（解析版） 题型：解答题

利用如图所示的电路探究电流与电压的关系．①在闭合开关前，变阻器滑片P应滑在______（填“左端”、“右端”或“中间”），探究中应保持______不变，调节______，改变______，记录______．
②仍利用这个电路探究电流与电阻的关系，则应保持______不变，改变______．
下列两表是某实验小组探究过程中收集的数据：
（R₁=5Ω的实验）

次数	1	2	3
电压U/V	2	4	6
电流I/A	0.4	0.8	1.2

（R₂=10Ω的实验）

次数	1	2	3
电压U/V	2	4	6
电流I/A	0.2	0.4	0.6

③比较每个表中的数据你得到的结论是______．
④分别把两表中第1次（第2次或第3次）实验时的数据作对比，你得到的结论是______．

科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期中物理试卷（解析版） 题型：解答题

 如图甲所示，电源电压为9V且保持不变，闭合开关后，电流表示数如图乙所示，电压表示数为6V．求：
①通过R₁的电流是多少？
②R₁的阻值是多少？
③R₂的阻值是多少？

科目： 来源：2012-2013学四川省成都市武侯区金花中学九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

科目： 来源：2012-2013学四川省成都市武侯区金花中学九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

如图所示，用弹簧测力计拉着木块在水平桌面上作直线运动，实验记录如表．由此可知，木块与水平桌面的滑动摩擦力为（ ）

实验次数	1	2	3
木块运动情况	越来越快	越来越快	越来越慢
弹簧测力计示数/N	4.5	4.5	2.1

A．4.5N
B．1.5N
C．3N
D．2.1N

科目： 来源：2012-2013学四川省成都市武侯区金花中学九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

科目： 来源：2012-2013学四川省成都市武侯区金花中学九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

对于一个正在做匀速直线运动的物体，关于v=，下列说法正确的是（ ）?
A．物体通过的路程越长，物体的速度就越大?
B．物体运动所用的时间越长，物体的速度就越小?
C．该物体的速度与路程成正比，与时间成反比?
D．该物体的速度不随路程和时间的改变而改变?
