科目： 来源：2012-2013学年江苏省苏州市景范中学九年级（上）期中物理试卷（解析版） 题型：填空题

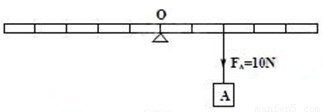

以O 为支点质量忽略不计的杠杆挂上10N 重物A，杠杆同时还受另一个大小与F_A不等、竖直向上的力F_B作用，处于平衡．在图中画出：（1）F_A的力臂l_A；（2）F_B的示意图并标示它的大小．

科目： 来源：2012-2013学年江苏省苏州市景范中学九年级（上）期中物理试卷（解析版） 题型：解答题

用如图所示滑轮组提升重物时，画出最省力的绳子绕法．

科目： 来源：2012-2013学年江苏省苏州市景范中学九年级（上）期中物理试卷（解析版） 题型：解答题

将（a）的实物图，在（b）框中画成电路图．

科目： 来源：2012-2013学年江苏省苏州市景范中学九年级（上）期中物理试卷（解析版） 题型：解答题

为了模拟研究汽车超载和超速带来的安全隐患，小明同学设计了如图所示的探究实验：将A、B、C三个小球先后从同一装置高分别为h_A、h_B、h_C的位置滚下（m_A=m_B＜m_C，h_A=h_C＞h_B），推动小木块运动一段距离后静止．请你根据生活经验和所学的物理探究方法，对以下问题进行判断：
（1）用来研究超载安全隐患时，我们应选择______两个图所示实验进行比较．
（2）用来研究超速安全隐患时，我们应选择______两个图所示实验进行比较．
（3）实验中让静止的小球从斜面滚下，观察木块被推动的距离．关于该实验的说法中，不正确的是______
A．该实验的设计思路是采用转换法，用木块移动的距离来表示动能的大小
B．该实验研究的基本方法是控制变量法，如分别控制小球滚下的高度、小球的质量等
C．在实验器材的选择时，可以不考虑斜面的光滑程度，被撞木块的质量和软硬等因素
D．实验过程中，让同一小球从不同高度落下，目的是为了让小球获得不同的运动速度．

科目： 来源：2012-2013学年江苏省苏州市景范中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图1所示是某校初三（1）班物理实验小组探究杠杆平衡条件的实验装置．
（1）实验开始若发现杠杆在使用前右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向______调节；也可将杠杆左端的平衡螺母向______调节．此后在整个实验过程中，是否还要再旋动两侧的平衡螺母？______．
（2）一实验小组得到的三组数据如下表所示：

实验序号	动力F1/N	动力臂l1/cm	阻力F2/N	阻力臂l2/cm
1	1	8	2	4
2	2	8	1	16
3	2	12	3	8

通过此探究实验应该得出的结论是：______．
（3）小明通过观察以上实验装置，并分析数据得出杠杆平衡的条件是：“动力乘以动力作用点到支点的距离=阻力乘以阻力作用点到支点的距离”．小华认为小明的结论不正确，小华为了验证自己的观点，只将图中的F₁改用弹簧测力计来拉，实验中改变拉力的______，仍使杠杆在水平位置平衡时，比较拉力的______，即可证明小华的观点是否正确．
（4）小刚用身边一些器材做实验：①他将塑料直尺放圆柱形水杯上，使其在水平位置平衡，如图2所示，则支点O与直尺的______一定在 同一竖直线上．
②如果将两边的硬币以相同速度同时匀速向支点移动的过程中，则杠杆______（填“仍平衡”、“向左倾斜”、“向右倾斜”）．

科目： 来源：2012-2013学年江苏省苏州市景范中学九年级（上）期中物理试卷（解析版） 题型：解答题

在探究并联电路电流规律的实验中，图甲是实验的电路图．

（1）电流表应______（填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的______点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A．
（3）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据．由实验数据小亮得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处：

A点电流IA	B点电流IB	C点电流IC
0.16A	0.16A	0.32A

①______，
②______．

科目： 来源：2012-2013学年江苏省苏州市景范中学九年级（上）期中物理试卷（解析版） 题型：解答题

交流与评估是科学探究的一个重要环节．某中学的同学，利用如图所示的实验装置完成了“测滑轮组机械效率”的实验以后，进行了小 组交流，下表是各小组的实验数据记录：
请你对表中各小组的实验数据进行分析比较，回答下列问题：

实验小组	钩码重G（N）	动滑轮G′（N）	拉力F（N）	滑轮组的机械效率η
1	0.5	0.4	0.35	47.6%
2	0.5	0.4	0.38	43.9%
3	1	0.6	0.62	53.8%
4	1	0.8	0.71	46.9%
5	2	0.6	0.98	68.0%
6	2	0.8	1.06	62.9%

（1）实验中影响滑轮组效率的主要因素是什么？______．
（2）1、2两个小组的动滑轮重相同，提起的钩码重也相同，测出的滑轮机械效率却不同，原因不可能是______
A．滑轮和轮与轴间的摩擦力大小不同    B．测拉力时没有使测力计匀速上升
C．测拉力时拉力的方向没有竖直向上    D．钩码被提升的高度不同
（3）请你就如何提高滑轮组的机械效率提出自己的建议（要求写两点）：
①______；
②______．

科目： 来源：2012-2013学年江苏省苏州市景范中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省苏州市景范中学九年级（上）期中物理试卷（解析版） 题型：填空题

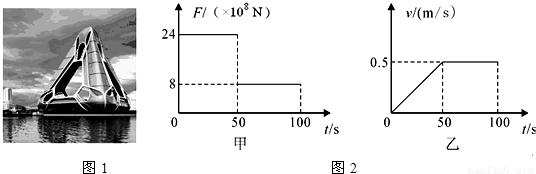

美国建筑师凯文?朔普费尔设计出了一种能漂浮在水中的城市（如图1所示），漂浮城市装有动力装置，可以移动．该漂浮城市三角形建筑的主体结构是中空的，强风能从中通过，可以确保当飓风来临时，把飓风对建筑的破坏降至最低．该漂浮城市高达360m，占地270万平方米，可容纳多达4万居民．酒店、商店只要是普通城市有的，这里都一应俱全．漂浮城市的表面安装有太阳能电池板，接收太阳能的功率为8.0×10⁸W．

（1）若三角形建筑空洞的面积为2.0×10⁴m²，某次飓风正好垂直于空洞的表面吹入，1s钟流入空洞的空气质量是1.92×10⁶kg，该地的空气密度是1.2kg/m³．则飓风的风速是    m/s．
（2）若电池板吸收的太阳能只用来提供推动漂浮城市前进所需的能量，漂浮城市在平静的水面上沿直线运动，运动过程中受到的阻力不变．从某一时刻开始，漂浮城市受到水平方向的牵引力F随运动时间t的变化关系如图2-甲所示，漂浮城市的运动速度v与时间t的关系如图2-乙所示．
①从第50s钟到100s钟内牵引力做的功为    J．
②漂浮城市在匀速运动过程中，太阳能转化为机械能的效率为    ．

科目： 来源：2012-2013学年江苏省苏州市景范中学九年级（上）期中物理试卷（解析版） 题型：解答题

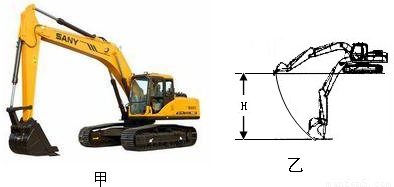

某型号挖掘机的质量3000kg，两履带与地面接触的总面积1.5m²．挖掘机在6s内将装满铲斗质量为0.75t的泥石送到岸边，挖掘深度H=2m．（如图乙所示）（取g=10N/kg）求：
（1）挖掘机静止在水平地面上不工作时对地面的压强多大？
（2）挖掘机每挖一次泥土并水平移送到岸边，对泥土做功多少？
（3）若发动机的总功率是20kW，挖泥过程中挖掘机的机械效率多大？
