科目： 来源：2011-2012学年重庆市万州区岩口复兴学校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

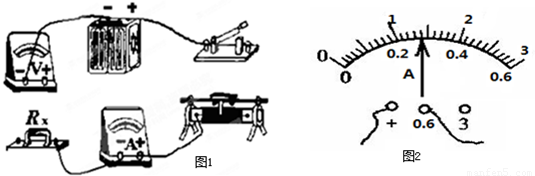

实验桌上准备的器材如图1所示：一个电池组（电压稳定）、一个电流表、一个电压表、一个滑动变阻器、一个开关、导线若干．小明想利用这些器材测定某待测电阻Rx的阻值．
（1）用笔画线将实物图连接完整；
（2）小明按照要求连好电路，接线时，开关应______；变阻器的滑片应置于______端（选填“左”或“右”）．
（3）闭合开关后，发现电流表指针有明显偏转．若电压表指针未动或几乎未动，请你分析产生这类现象的原因有哪些？
例如：电压表已损坏；
 ①______；
②______；
（4）排除故障后，当电压调到2.8V时，电流表示数如图2所示，则电流为______A，电阻为______Ω．

科目： 来源：2011-2012学年重庆市万州区岩口复兴学校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

在探究“电阻上的电流跟两端电压关系”的实验过程中．
（1）小敏猜想：A、电阻一定，电流与电压成正比；
B、电阻一定，电流与电压成反比；
C、电流跟电压无关．
你认为合理的猜想是______（填序号）
（2）为了检验猜想是否正确，小敏设计了如图所示的电路图，其中电源电压为3V，电阻R₁为20Ω，变阻器R₂上标有“15Ω，1A”字样，
①请你帮他选量程：电压表应选______V的量程，电流表应选______A的量程．
②下表是小敏记录的数据，请你替他写出结论：______．

实验次数	1	2	3
电压U/V	2	2.4	2.8
电流I/A	0.1	0.12	0.14

③小敏在实验中想把电压表的示数调到1V，但无论怎样调节都无法达到要求，其原因是：______．
（3）小敏还想用这个电路研究电流跟电阻的关系，并与上表中的第一次实验数据做比较，于是他把20Ω的电阻换成10Ω，
闭合开关，小敏的下一步操作是：______，记录数据，接着他把10Ω换成5Ω，重复上述操作．
（4）本实验中，滑动变阻器的作用是______；______．

科目： 来源：2011-2012学年重庆市万州区岩口复兴学校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年重庆市万州区岩口复兴学校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R₁=12Ω，R₂=6Ω，闭合开关后，通过R₁的电流为2A，求：
（1）R₁两端的电压；
（2）通过R₂的电流．

科目： 来源：2011-2012学年重庆市万州区岩口复兴学校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V，传感器电阻R₂的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R₂的电阻为80Ω．使用前要通过调零旋钮（即滑动变阻器R₁的滑片）对测试仪进行调零，此时电压表的示数为8V．求：
（1）电压表的示数为8V时，电流表的示数为多少？
（2）电压表的示数为8V时，滑动变阻器R₁的电阻值为多少？
（3）调零后，R₁的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少？

科目： 来源：2012-2013学年云南省红河州建水县三合中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图，在测物体长度时，有以下几种方式，其中操作正确的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年云南省红河州建水县三合中学九年级（上）期中物理试卷（解析版） 题型：选择题

以下四个图都是我们物理书上的，与它们对应的相关知识不正确的是（ ）
A．
    用牙齿可以听到声音
B．
 声音的声调取决于物体振动的频率
C．
这是一个有效减弱噪声的装置
D．
  声音可以发生反射

科目： 来源：2012-2013学年云南省红河州建水县三合中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示，入射光线与平面镜成α角，要使反射光线与入射光线的夹角增大20°，则平面镜（ ）

A．沿顺时针方向转动10°
B．沿顺时针方向转动20°
C．沿逆时针方向转动20°
D．沿逆时针方向转动10°
