科目： 来源：2012-2013学年广东省惠州一中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年广东省惠州一中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，开关S₁、S₂、S₃均处于断开状态；若要使灯L和电铃串联，应闭合开关    ；若要使灯L和电铃并联，应闭合开关    ；若所有开关都闭合，电路    （通路/断路/短路）．

科目： 来源：2012-2013学年广东省惠州一中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年广东省惠州一中九年级（上）期中物理试卷（解析版） 题型：填空题

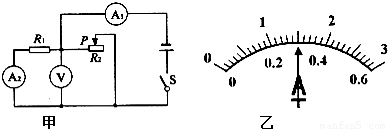

如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R₁电阻是    Ω，此时R₂的电功率是    W；若将滑片P向右移动，A₁的示数将    ，A₂的示数将    （填“变大”、“变小”或“不变”）．

科目： 来源：2012-2013学年广东省惠州一中九年级（上）期中物理试卷（解析版） 题型：填空题

小菲同学在使用电流表测量某电路中通过小灯泡的电流时，她先用大量程进行    ，此时电流表示数如图所示，则小菲同学应该选用的电流表量程是    ，这样做的好处是    ．

科目： 来源：2012-2013学年广东省惠州一中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年广东省惠州一中九年级（上）期中物理试卷（解析版） 题型：解答题

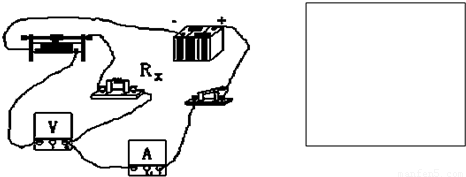

如图所示是某同学做“伏安法”测电阻的实验时所连接的电路，电路中有一根导线连接错误，在错误的导线上画“×”，并请将错误的连接改正过来，在方框内画出电路图．

科目： 来源：2012-2013学年广东省惠州一中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性（用“或S表示）并画出磁感线（每个磁极画两条）．

科目： 来源：2012-2013学年广东省惠州一中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，某同学将两个相同的斜面并排放在水平桌面上，利用它们探究动能或重力势能与哪些因素有关．
（1）将A、B两球（m_A＜m_B）分别从两斜面的相同高度处由静止同时释放，观察到它们并排滚动且始终相对静止．这表明在滚动的任一时刻，两球的速度______，且两球的速度跟______无关．
（2）分别在水平桌面上的C、C’处放置相同的木块，再将两球分别从两斜面的相同高度处由静止同时释放，观察到______球将木块撞得更远．由此可得出结论：①______；
②______．

科目： 来源：2012-2013学年广东省惠州一中九年级（上）期中物理试卷（解析版） 题型：解答题

为了比较水和沙子吸热本领的大小，小明做了如图所示的实验：在2个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如表：

	质量/g	温度升高10℃所需要的时间/s	温度升高20℃所需要的时间/s	温度升高30℃所需要的时间/s
沙子	64	64	89	124
水	64	96	163	220

（1）在此实验中，用加热时间的长短来表示水和沙子______．
（2）在实验中，应不停地用搅拌棒搅动水和沙子，其目的是：______．
（3）分析表中的实验数据可知；质量相同的水和沙子，升高相同的温度，水吸收的热量______（选填“大于”或“小于”）沙子吸收的热量．
（4）可以推想，如果给质量相同的水和沙子加热相同的时间，则______（选填“沙子”或“水”）升高的温度会更高些．
（5）实验中，有些同学发现：刚开始加热时，情况与（4）的结论不符，你认为可能的原因是______．
